Detector de tensión alterna HST-70L
de alta tensiónde media tensiónestanco

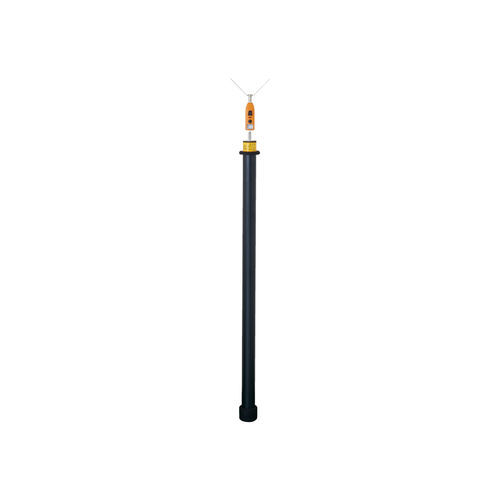

Detector de tensión alterna - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensión / de media tensión / estanco
Detector de tensión alterna - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensión / de media tensión / estanco
Detector de tensión alterna - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensión / de media tensión / estanco - imagen - 2
Detector de tensión alterna - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensión / de media tensión / estanco - imagen - 3
Detector de tensión alterna - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensión / de media tensión / estanco - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Hasegawa Electric Co., Ltd.

Características

Mesurando
de alta tensión, de tensión alterna, de media tensión
Otras características
de mano, estanco

Descripción

Descripción del producto
  • Série de detectores de tensión para líneas de media a extraalta tensión, operables con pértiga aislante (hot stick).
  • Los modelos cubren rangos de detección aproximados de 3 kV hasta 550 kV e incluyen variantes solo AC y AC/DC.


Características clave (comunes)
  • Haste aislante en FRP para manejo ligero y mejor operatividad con pértiga.
  • Accesorio metálico en la punta con muelle amortiguador para reducir el impacto en la punta de la sonda.
  • La pértiga operativa se puede alargar para mayor alcance; no se permite acortar por motivos de seguridad.
  • Indicación positiva en modelos seleccionados mediante LED roja intermitente de alta luminosidad y zumbador intermitente para visibilidad y audibilidad en entornos ruidosos/iluminados.
  • Carcasa de sensor estanca en modelos específicos para proteger contra suciedad y agua.


Modelos disponibles y especificaciones principales
  • HST-30 — Rango AC: aprox. 3 kV a 34,5 kV.
  • HST-70 — Rango AC: aprox. 20 kV a 80,5 kV.
  • HST-170 — Rango AC: aprox. 60 kV a 195,5 kV.
  • HST-250 — Rango AC: aprox. 150 kV a 287,5 kV.
  • HST-30L / HST-70L / HST-W80L — Variantes de longitud larga para alimentadores con las mismas bandas de detección que los modelos estándar correspondientes.
  • HST-20N — Detección AC/DC dual: aprox. 3 kV a 25 kV; peso reducido frente a modelos anteriores.
  • HSR-90N — Detección amplia AC/DC: aprox. 6 kV a 90 kV; indicación positiva y carcasa de sensor estanca.
  • HSR-500 — Detector de extraalta tensión AC: aprox. 250 kV a 550 kV; indicación positiva y carcasa de sensor estanca para fiabilidad en líneas de transmisión.
  • Serie WM — Detector tipo rueda: AC aprox. 6,6 kV a 500 kV; funcionamiento sin batería usando la energía detectada; rotación de la rueda indica presencia de tensión.


Notas sobre indicaciones y protección
  • Algunos modelos de alta tensión proporcionan indicación visual (LED intermitente) y audible (zumbador intermitente) para asegurar la detección a plena luz del día y en entornos ruidosos.
  • Los sensores totalmente estancos de determinados modelos reducen el riesgo de fallo por suciedad y agua, aumentando la fiabilidad en campo.


Documentación y variantes
  • Hojas de especificaciones por modelo y catálogos disponibles para las familias HST, HST-L, HST-20N, HSR y WM con detalles de rangos eléctricos, dimensiones y accesorios.


Producto relacionado — gancho de puesta a tierra para subestación ferroviaria
  • Modelo: H型-R — gancho de puesta a tierra/cortocircuito para subestaciones ferroviarias (DC). Fijación tipo clip para instalación rápida; diseño compacto para espacios reducidos.
  • Clasificación típica: DC 1500 V (consultar la lista de modelos para el marcado exacto).
  • Accesorio: bolsa de transporte disponible.


Especificaciones técnicas
  • Material de la pértiga aislante: FRP (plástico reforzado con fibra de vidrio) para manejo liviano.
  • Punta: accesorio metálico con muelle amortiguador.
  • Pértiga operativa: ampliable solo a longitudes mayores (no se permite acortar por seguridad).
  • Tipos de detección: principalmente AC; ciertos modelos admiten AC y DC (p. ej. HST-20N, HSR-90N).
  • Rangos de detección: aprox. 3 kV a 550 kV según modelo.
  • Indicación: visual (LED intermitente) y audible (zumbador intermitente) en modelos seleccionados.
  • Estanqueidad: carcasa de sensor en modelos específicos para evitar la entrada de suciedad y agua.
  • Serie WM: funcionamiento sin batería por rueda impulsada por la energía detectada.
