Detector de tensión alterna HSR-500

de alta tensiónLEDestanco

Resumen
Familia de detectores de tensión para media, alta y extra alta tensión diseñada para su uso con pértiga aislante. La pértiga aislante en FRP es ligera y mejora la manejabilidad; los modelos cubren un amplio rango de tensión e incluyen opciones sin batería e indicación positiva.

Modelos (ejemplos mostrados en esta página)

• HST-30 / HST-30L — Detector para media y alta tensión: AC 3 kV a 34,5 kV. HST-30L es la versión de longitud aumentada para trabajos en derivaciones (feeder).
• HST-70 / HST-70L — Detector para media y alta tensión: AC 20 kV a 80,5 kV. HST-70L versión larga.
• HST-170 — Detector para media y alta tensión: AC 60 kV a 195,5 kV.
• HST-250 — Detector para media y alta tensión: AC 150 kV a 287,5 kV.
• HST-W80L — Detector para media y alta tensión: AC 20 kV a 80,5 kV, versión larga.

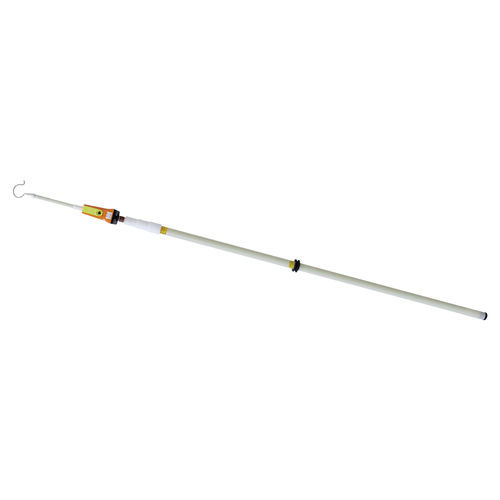

• HSR-500 — Detector para extra alta tensión: AC 250 kV a 550 kV. Diseñado para líneas de transmisión de muy alta tensión; indica positivamente mediante LED roja intermitente de alta luminosidad y zumbador electrónico intermitente para visibilidad a plena luz del día y en entornos ruidosos. El sensor está sellado para impermeabilidad y protección contra la suciedad.
• HST-20N — Detector para media tensión (uso AC/DC): AC 3 kV a 25 kV / DC 3 kV a 25 kV. Modelo nuevo con peso reducido respecto al anterior HS-20N.
• HSR-90N — Detector para media y alta tensión (amplio rango AC/DC): 6 kV a 90 kV. Indicación positiva (LED intermitente y zumbador) y sensor impermeable.
• Serie WM (tipo hélice) — Detector tipo hélice: AC 6,6 kV a 500 kV. Funcionamiento sin baterías; verificación de detección mediante la rotación de la hélice impulsada por la energía detectada.

Notas
Se facilitan imágenes de especificaciones y tablas técnicas por modelo (ver imágenes de especificación del producto). Los cables con blindaje o con capa conductora no pueden detectarse con estos detectores.

Características técnicas / especificaciones

• Material de la pértiga aislante: FRP (ligero, buena manejabilidad).
• Accesorio metálico de la punta: estructura con muelle amortiguador.
• Tija operativa: en modelos aplicables se puede alargar la tija para tareas específicas; acortar no está permitido por motivos de seguridad.
• Los rangos de detección varían según el modelo (los ejemplos anteriores cubren aproximadamente de 3 kV a 550 kV según la serie y el modelo).
• Indicación positiva en la serie HSR: LED roja intermitente de alta luminosidad y zumbador electrónico intermitente claramente perceptibles a plena luz del día y en entornos ruidosos.
• Carcasa de sensor sellada/impermeable en modelos seleccionados para evitar fallos por suciedad, agua u objetos extraños.
• Variantes de longitud (sufijo L) disponibles para trabajos en feeders o de mayor alcance.
• Serie WM tipo hélice: funcionamiento sin baterías que utiliza la energía detectada para mover la hélice y confirmar la detección.
