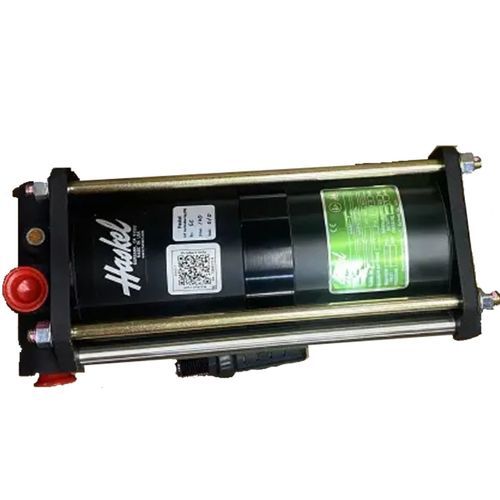

Amplificador de aire monoetapa 4AAD-2

Los amplificadores de aire de la serie 4AAD-2 de Haskel son reforzadores de presión neumáticos de alto rendimiento diseñados para aumentar la presión del aire comprimido en aplicaciones industriales que requieren alta presión sin electricidad. Con una relación de presión nominal de 2:1 (relación de 2ª etapa N/A), el amplificador de aire de doble acción y etapa única modelo 4AAD-2 de Haskel puede aumentar la presión de aire hasta un máximo de 250 psi PSIG. Tamaño del impulsor de aire: 4 pulg relación de la 1ª etapa: 2:1 relación 2ª Etapa: N/A Un amplificador de presión de aire es una bomba de aire accionada por una parte del suministro de aire comprimido entrante, lo que le permite ciclar y bombear el resto del suministro a una presión de salida superior. La presión se genera mediante el uso de un conjunto de pistón de área diferencial (Fig. 1). El aire a baja presión aplicado a un área grande crea aire a alta presión en el área pequeña. El ciclado se consigue mediante el uso de dos válvulas piloto que pilotan y ventilan alternativamente el extremo de área grande de un carrete de ciclado desequilibrado. El extremo del área pequeña de la bobina de ciclado utiliza un muelle de aire permanente. Esta bobina de ciclado desequilibrada garantiza que el amplificador de aire cicle a demanda.
