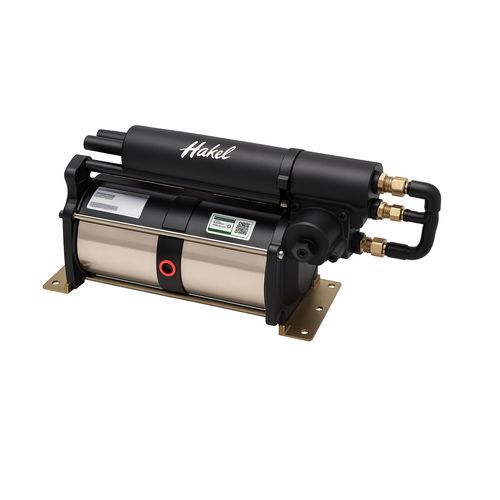

Amplificador de aire monoetapa 8AAD-2

Los amplificadores de aire de la serie 8AAD-2 de Haskel son reforzadores de presión neumáticos de alto rendimiento diseñados para aumentar la presión del aire comprimido en aplicaciones industriales que requieren alta presión sin electricidad. El amplificador de aire de doble efecto y una etapa Haskel 8AAD-2 está diseñado para aumentar eficientemente la presión de aire con una relación de presión nominal de 2:1. Este modelo es capaz de aumentar el aire de entrada hasta una salida máxima de 300 PSIG, lo que lo convierte en una opción fiable para aplicaciones que requieren una amplificación de presión moderada. Tamaño de la unidad de aire: 8 pulg relación de la 1ª etapa: 2:1 Presión mínima de suministro de gas: 25 psi Presión máxima de suministro de gas: 300 psi Presión nominal máxima de salida: 300 psi Fórmula de la presión estática de salida Pa + Ps (Pa = presión de impulsión de aire, Ps = presión de suministro de GAS) Presión mínima de accionamiento de AIRE: 40 psi Presión máxima de accionamiento de AIRE: 130 psi Un amplificador de presión de aire es una bomba de aire accionada por una parte del suministro de aire comprimido entrante, lo que le permite ciclar y bombear el resto del suministro a una presión de salida superior. La presión se genera mediante el uso de un conjunto de pistón de área diferencial (Fig. 1). El aire a baja presión aplicado a un área grande crea aire a alta presión en el área pequeña. El ciclado se consigue mediante el uso de dos válvulas piloto que pilotan y ventilan alternativamente el extremo de área grande de un carrete de ciclado desequilibrado. El extremo del área pequeña de la bobina de ciclado utiliza un muelle de aire permanente. Esta bobina de ciclado desequilibrada garantiza que el amplificador de aire cicle a demanda.
