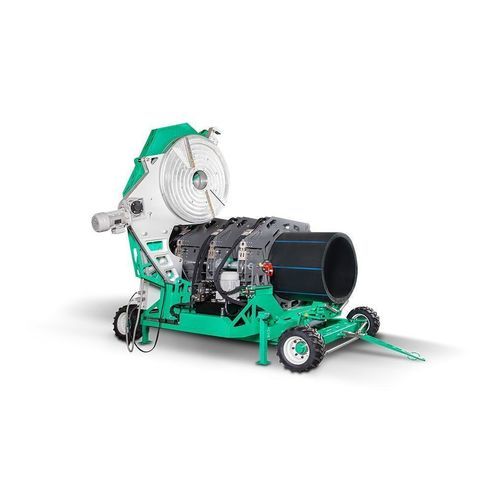

Máquina de soldar a tope Mazinger 1200

automáticapara tuberíaspara termoplásticos

Resumen
El Mazinger 1200i es una máquina de soldadura por fusión a tope montada en remolque, diseñada para soldar tuberías termoplásticas (PE, HDPE, PP, PVDF) en obra. Dispone de un bastidor de máquina desmontable para uso en zanja, control PLC SIEMENS totalmente automatizado y sistema hidráulico de alta capacidad para ciclos de fusión repetibles y trazabilidad.

Principales características

• PLC SIEMENS totalmente automatizado con operación de un botón y soporte de diagnóstico.
• Marco estructural de doble eje para distribución uniforme de la fuerza de soldadura.
• Placa calefactora pivotante hidráulicamente con marco protector, blindaje aislante y elemento calefactor reemplazable.
• Recortadora hidráulica de alta capacidad: 4 kW para alineado y cepillado precisos.
• Bastidor de máquina desmontable para uso en zanja y despliegue flexible.
• Mordazas resistentes, elevadores hidráulicos y juegos de insertos reductores (630, 710, 800, 900, 1000, 1200 mm) para evitar deslizamientos.
• Chasis remolque con estructura tubular de acero soldada, eje delantero acoplado, neumáticos de alta flotación y punto de remolque para transporte.
• Registro de datos y trazabilidad: panel de control extraíble con puerto USB; admite registro extenso (hasta 30 000 informes según configuración; opciones extraíbles/registradores hasta 10 000 informes) y transferencia por USB.

Aplicaciones

• Distribución de gas, abastecimiento de agua, obras municipales y construcción de infraestructuras en campo.
• Transporte de fluidos industriales, tuberías mineras, riego agrícola y instalaciones de acuicultura.
• Soldadura in situ de sistemas de tuberías HDPE/PE/PP/PVDF y piezas prefabricadas.

Especificaciones técnicas

• Modelo: Mazinger 1200i (automático, alta fuerza)
• Rango de soldadura (OD): 630–1200 mm (24\"–48\" IPS)
• Insertos reductores: 630, 710, 800, 900, 1000, 1200 mm
• Potencia del calentador: 24 kW
• Potencia del recortador (trimmer): 4 kW
• Motor eléctrico: 11 kW
• Presión del sistema hidráulico: hasta 180 bar
• Capacidad del depósito hidráulico: 95 L
• Peso máquina (con insertos): 7.900 kg
• Dimensiones máquina: 4.500 x 2.770 x 2.650 mm
• Dimensiones del chasis máquina: 2.567 x 2.770 x 2.190 mm
• Accesorios opcionales: insertos adicionales, dispositivo de boca, rodillo de soporte móvil, registrador de datos compatible
• Normas: diseñado según ISO 21307 y ASTM F2620
