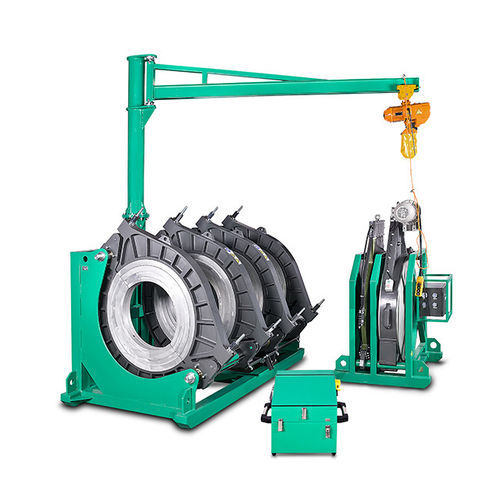

Máquina de soldar a tope SWT-V800/500A

automáticapara tuberíaspara tubo de plástico

Máquinas hidráulicas CNC automáticas de soldadura por fusión a tope diseñadas para la unión de alta precisión de tuberías en HDPE, PE, PP y PVDF en aplicaciones como distribución de gas natural, agua potable, aguas residuales, minería y transferencia de fluidos industriales. Estas unidades integran un controlador hidráulico CNC totalmente encapsulado con control PLC táctil, acceso RFID y herramientas térmicas para soldaduras consistentes y repetibles.

Características principales

• Controlador hidráulico CNC totalmente encapsulado, compacto y apto para uso en obra.
• Interfaz PLC con pantalla táctil y autenticación RFID para gestión segura de operadores.
• Almacenamiento e impresión de informes de soldadura a bordo (capacidad > 2.000); interfaz USB para exportación e impresión de informes.
• Placa de calentamiento con recubrimiento DuPont Teflon para mayor vida útil y control térmico estable (variación típica: ±2–3 °C en modelos compactos; ±5–6 °C en sistemas mayores).
• Abrazaderas de aluminio ligeras y diseño móvil compacto para facilitar la manipulación y el transporte.
• Kit de sellos de aceite de fabricación alemana que asegura un rendimiento de presión hidráulica estable y duradero.
• Cuatro acoplamientos rápidos STUCCHI (Italia) para simplificar conexiones hidráulicas y evitar fugas durante montaje/desmontaje.
• Eje integral con tratamiento cromado superior para reforzar el chasis y resistir torsiones o deformaciones bajo cargas intensas.
• Interruptor de seguridad del recortador (trimmer) que desactiva la máquina si no se activa manualmente, mejorando la seguridad del operario.
• Sistema de control con grado de protección IP54 y chasis ligero accionado por servomotor; tomas traseras integradas para alimentación de recortador/placa calefactora, reduciendo la dependencia de fuentes externas.
• Cumplimiento con normas DVS/ISO/WIS; soporte para diagnósticos remotos y actualizaciones de firmware.

Características / Especificaciones

• Serie: SWT-V (modelos: SWT-V800/500A, SWT-V1000/630A, SWT-V1200/630A, SWT-V1600/1200A).
• Rango de soldadura OD (mm):
  • SWT-V800/500A: 500–800
  • SWT-V1000/630A: 630–1000
  • SWT-V1200/630A: 630–1200
  • SWT-V1600/1200A: 1200–1600
• Insertos reductores (tamaños suministrados):
  • SWT-V800/500A: 500, 560, 630, 710
  • SWT-V1000/630A: 630, 710, 800, 900
  • SWT-V1200/630A: 630, 710, 800, 900, 1000
  • SWT-V1600/1200A: 1200, 1400
• Alimentación: 400 V 50/60 Hz (todos los modelos).
• Potencia nominal (kW):
  • SWT-V800/500A: 17.60
  • SWT-V1000/630A: 23.40
  • SWT-V1200/630A: 29.00
  • SWT-V1600/1200A: 49.50
• Área del pistón (cm²):
  • SWT-V800/500A: 44.00
  • SWT-V1000/630A: 38.80
  • SWT-V1200/630A: 50.70
  • SWT-V1600/1200A: (no especificado)
• Peso M.W./G.W. (kg):
  • SWT-V800/500A: 1300 / 1420
  • SWT-V1000/630A: 2400 / 2600
  • SWT-V1200/630A: 2520 / 2780
  • SWT-V1600/1200A: 7800 / -
• Capacidad de informes: > 2.000 registros (local/USB/imprimible).
• Protección del panel: IP54 (sistema de control).
