Sensor de temperatura RTD TWL series
Pt100de resistenciade resistencia de platino

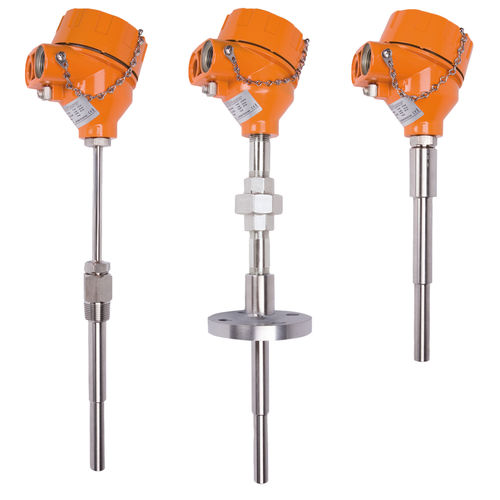

Sensor de temperatura RTD - TWL series - Heinrichs Messtechnik GmbH - Pt100 / de resistencia / de resistencia de platino
Sensor de temperatura RTD - TWL series - Heinrichs Messtechnik GmbH - Pt100 / de resistencia / de resistencia de platino
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
de resistencia, Pt100, RTD, de resistencia de platino
Montaje
roscado, de inmersión, con cabeza de conexión
Salida
HART, Profibus, analógico, 4-20 mA, 4 hilos
Tipo de protección
IP65, IP67, IP68, IP54
Aplicaciones
para procesos, para líquido, para conducto, para horno, para tanque, para zona peligrosa
Otras características
de acero inoxidable, 3 hilos, 2 hilos, con termopozo de cerámica, con indicador digital, con electrónica integrada, con carcasa antideflagrante
Temperatura

Máx.: 600 °C
(1.112 °F)

Mín.: -198 °C
(-324 °F)

Presión de proceso

Máx.: 250 bar
(3.625,94 psi)

Mín.: 0 bar
(0 psi)

Descripción

Descripción del producto
Termómetros de resistencia para la medida de temperatura en líquidos, sólidos y gases. Disponible como sensor Pt100 simple o Pt100 doble en clase A o B. Se ofrecen dos formas de cabezal: forma B para Ex ia y forma XD como versión Ex d.

Versiones disponibles
  • Versiones Ex ia o Ex d
  • Con base de conexión cerámica (sin transmisor)
  • Con transmisor
  • Con transmisor y pantalla LCD

Características principales
  • Rango de medida: -80 … +600 °C (según versión)
  • Sensor Pt100 clase A o B (IEC 751)
  • Salidas: resistencia (2/3/4 hilos) o analógica 4-20 mA
  • Transmisor de cabezal opcional con protocolo HART® o PROFIBUS® / Fieldbus y visualizador
  • Versiones ATEX disponibles: Ex ia y Ex d

Aplicaciones
Medida y control de temperatura de la mayoría de líquidos y sólidos ligeros en climatización y refrigeración, calefacción y hornos, ingeniería de máquinas y equipos, así como en la industria química. Instalación en depósitos, silos, recipientes de almacenamiento y tuberías.

Datos técnicos
Precisión
Pt100 clase A o B según IEC 751

Conexiones de proceso
  • Bridas según DIN / ANSI
  • Manguito para soldar
  • Rosca externa

Partes en contacto con el fluido
  • Aceros inoxidable 1.4404 (316L) (materiales especiales bajo pedido)

Rango de medida
  • -30 … +550 °C
  • -80 … +600 °C

Presión de servicio
  • Máx. 250 bar – dependiente de la funda de protección

Datos eléctricos
  • Salida: valor de resistencia, 2-, 3- o 4-hilos
  • Salida: 4…20 mA
  • Tensión de alimentación: 8…35 VDC con HART; 9…32 VDC con PROFIBUS / FIELDBUS FOUNDATION

Clase de protección
IP54 … IP68

Certificados y homologaciones
ATEX – Ex ia o Ex d

Comunicación
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Características / especificaciones
  • Tipo: TWL
  • Rango de medida: -80 … +600 °C (según versión)
  • Sensor: Pt100, simple o doble, clase A o B (IEC 751)
  • Salidas: resistencia (2/3/4 hilos) o 4…20 mA
  • Transmisor de cabezal opcional: HART®, PROFIBUS / FIELDBUS FOUNDATION, pantalla
  • Versiones ATEX: Ex ia o Ex d (forma de cabeza B o XD)
  • Partes en contacto con el fluido: acero inoxidable 1.4404 (316L)
  • Conexiones de proceso: bridas (DIN/ANSI), manguito para soldar, rosca externa
  • Presión máxima de trabajo: hasta 250 bar (dependiente de la funda de protección)
  • Clase de protección: IP54 … IP68
