Conmutador térmico bimetálico TWR ss=eries

NANCroscado

Descripción general

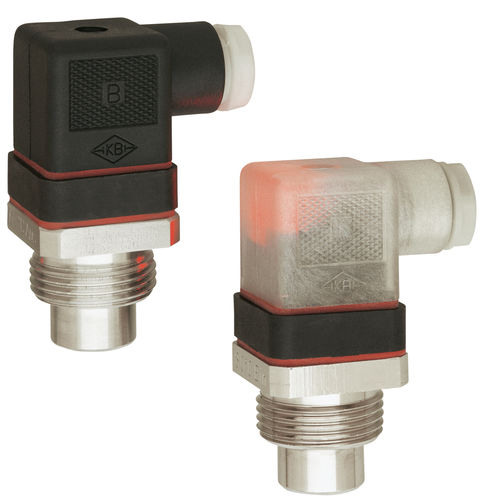

Los interruptores de temperatura KOBOLD modelo TWR emplean un elemento bimetálico con contacto de acción por salto para vigilar la temperatura de líquidos en tuberías y recipientes. Están disponibles en latón niquelado o acero inoxidable y se montan mediante rosca de inserción G ¾ en un casquillo soldado a la línea o al recipiente. Los puntos de conmutación son fijos, en pasos de 5 °C entre 30 °C y 50 °C y en pasos de 10 °C entre 50 °C y 120 °C. Contactos disponibles como N/C o N/O. Conexión eléctrica estándar mediante enchufe (DIN 43 650); opcionalmente se puede integrar un piloto luminiscente para indicar el estado de conmutación.

Aspectos destacados

• Montaje sencillo con rosca G ¾
• Independiente de la posición
• Materiales: latón niquelado o acero inoxidable
• Rango de conmutación fijo: +30 °C … +120 °C
• Tipos de contacto: N/C o N/O

Aplicaciones
Supervisión de temperaturas de líquidos en tuberías y recipientes industriales (control de procesos y seguridad).

Datos técnicos
Punto de conmutación: fijo +30 … +120 °C (pasos de 5 °C para 30–50 °C; pasos de 10 °C para 50–120 °C). Conexión / Montaje: rosca macho G ¾ en casquillo soldado. Materiales: latón niquelado o acero inoxidable. Conexión eléctrica: enchufe DIN 43 650. Precisión:

• 30 … 90 °C: ±5 °C
• 100 … 120 °C: ±7 °C

Histéresis: máx. 20 °C.

Características / especificaciones técnicas

• Tipo / Modelo: TWR
• Función: interruptor bimetálico para vigilancia de temperatura de líquidos
• Punto de conmutación: +30 °C … +120 °C (pasos 5 °C / 10 °C)
• Tipos de contacto: N/C o N/O
• Materiales: latón niquelado o acero inoxidable
• Conexión / Montaje: rosca G ¾ en casquillo soldado
• Conexión eléctrica: enchufe DIN 43 650 (piloto opcional)
• Precisión: 30–90 °C ±5 °C; 100–120 °C ±7 °C
• Histéresis: máx. 20 °C
• Aplicación: supervisión de temperaturas de líquidos en tuberías y recipientes
