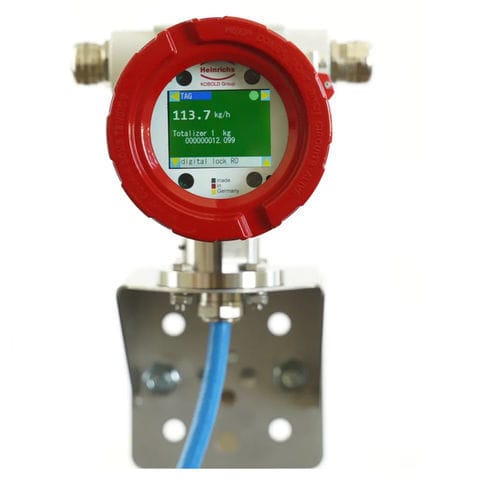

Transmisor de caudal de efecto Coriolis UMC5

másicopara la supervisión de procesoscon pantalla digital integrada

Resumen

• Pantalla TFT multicapa a color, orientación ajustable en incrementos de 90°
• Configuración sin abrir la carcasa; ideal para zonas peligrosas (versiones antideflagrantes disponibles)
• Transmisor Coriolis de última generación con interfaces estándar: HART®, Modbus y 4…20 mA
• Procesamiento rápido de señales para medición precisa de caudal másico Coriolis
• Diseño modular para salidas de señal flexibles y mejor capacidad de ampliación
• Carcasa robusta a prueba de llama para aplicaciones industriales exigentes
• Configuración intuitiva en el equipo sin abrir la carcasa
• Bloque de almacenamiento de datos integrado (DSB) que guarda constante del sensor, versión del equipo, número de serie y parámetros para un reemplazo e puesta en servicio rápidos
• Tarjeta SD integrada para registro de datos y diagnóstico

Descripción
El transmisor UMC5 ha sido desarrollado específicamente para caudalímetros Coriolis y asegura un procesamiento preciso y estable de valores de caudal másico, densidad y temperatura. Gracias a su diseño compacto y robusto, el transmisor es adecuado para aplicaciones industriales exigentes. Para áreas sensibles en materia de seguridad, el UMC5 está disponible en versión antideflagrante adecuada para la industria química, petróleo y gas y tecnologías de hidrógeno.

La unidad de manejo integrada permite adaptar el transmisor a los requisitos del proceso. La configuración básica de fábrica, incluida la calibración del transmisor, la realiza el fabricante. El usuario puede ajustar parámetros adicionales en cualquier momento.

El UMC5 incluye un Bloque de Almacenamiento de Datos (DSB) que almacena datos esenciales del sensor (constante del sensor, versión del equipo, número de serie y otros parámetros) para facilitar el reemplazo rápido y una puesta en servicio segura y sencilla.

Comunicación e integración
Con 4…20 mA, HART® y Modbus RTU, el UMC5 puede integrarse en sistemas de control de procesos y automatización existentes. Las funciones de diagnóstico integradas y una interfaz de usuario intuitiva facilitan la puesta en servicio y simplifican el mantenimiento basado en estado.

Características especiales
Operación externa sin abrir la carcasa
El UMC5 puede manejarse desde el exterior sin abrir la carcasa, mejorando la seguridad durante la puesta en servicio y el mantenimiento, especialmente en zonas peligrosas. La pantalla puede girarse en incrementos de 90° para garantizar la legibilidad en diferentes posiciones de montaje.

Pantalla en color para indicación de estado inmediata
La pantalla a color de alta resolución ofrece excelente legibilidad y reconocimiento inmediato del estado; en caso de fallo el fondo cambia automáticamente a rojo para una respuesta rápida.

Configuración de salidas flexible con sistema de ranuras universal
El diseño modular con dos ranuras libremente configurables permite la combinación de salidas analógicas, binarias e interfaces de comunicación para modernizaciones e integración flexible.

Tarjeta SD integrada para registro y diagnóstico
La tarjeta SD integrada almacena datos de operación, eventos y registros de diagnóstico para análisis, mantenimiento y resolución de problemas.

Procesamiento rápido de señales con ajustes de filtro flexibles
El UMC5 procesa las señales de medición rápidamente y puede adaptarse a distintos requisitos del proceso mediante niveles de filtro seleccionables. Según la aplicación, puede configurarse para respuesta rápida o para mayor suavizado.

Ajustes de filtro disponibles

• 8 ms
• 28 ms
• 59 ms
• 120 ms
• 243 ms
• 484 ms

Ejemplos de tiempos de respuesta T90

• 8 ms → aprox. 0,11 s
• 28 ms → aprox. 0,21 s
• 243 ms → aprox. 0,56 s
• 484 ms → aprox. 1,14 s

Características / especificaciones técnicas

• Tipo: UMC5
• Destinado a: caudalímetros Coriolis (procesamiento de caudal másico, densidad, temperatura)
• Opciones de montaje: compacto, remoto
• Alimentación: 19 … 36 V CC; 90 … 253 V CA
• Señales de salida: salidas galvanicamente aisladas; dos ranuras configurables
• Opciones ranura 1: 1x binaria; 1x binaria + 1x analógica 4 … 20 mA (pasiva) con HART®; 1x Modbus (RTU, RS485) (no Ex-ia); 1x binaria + 1x Modbus (RTU, RS485) (no Ex-ia)
• Opciones ranura 2: 1x binaria; 1x binaria + 1x analógica 4 … 20 mA (pasiva); 2x binarias
• Comunicación: HART®; Modbus (RTU, RS485)
• Temperatura ambiente: -20 … 60 °C
• Grado de protección: IP 68 (EN 60529)
• Certificados y aprobaciones (en examen): ATEX / IECEx – II (1)2G Ex db [ia Ga] IIC T6 .. T3 Gb; II (1GD)2D Ex ia tb [ia Da] [ia IIC Ga] IIIC T80°C,T95°C Db
• Marcado CE: Directiva ATEX 2014/34/UE; Directiva EMC 2014/30/UE; Directiva de baja tensión 2014/35/UE
• Visualización: TFT color multi-parámetro, orientación ajustable en pasos de 90°
• Almacenamiento y diagnóstico: DSB integrado y tarjeta SD integrada para datos de operación, eventos y registros de diagnóstico
• Diseño: construcción modular para mantenimiento sencillo, carcasa robusta a prueba de llama para aplicaciones industriales
