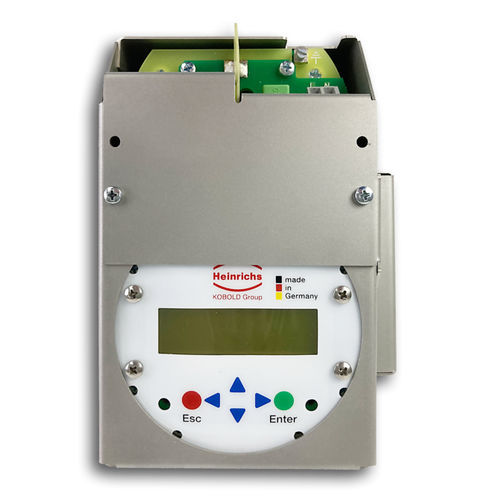

Transmisor de caudal de efecto Coriolis UMC4

másicopara líquidopara líquidos y fangos

Descripción general
El transmisor UMC4 en carcasa para montaje en rack está diseñado para sistemas de medida de caudal másico Coriolis. Proporciona datos sincronizados de caudal másico, densidad y temperatura, aptos para procesos industriales exigentes y aplicaciones de transferencia de custodia.

Puntos destacados

• Formato compacto para montaje en rack en instalaciones con espacio limitado
• Configurado para requisitos de estaciones de repostaje de hidrógeno

Descripción principal
El UMC4 procesa las señales de los sensores Coriolis para ofrecer salidas precisas de caudal másico, densidad y temperatura. Soporta líquidos, gases y pulpas, aportando mediciones fiables para el control de procesos y la metrología.

Precisión para aplicaciones exigentes
El transmisor proporciona valores repetibles de caudal másico y densidad necesarios para el control del proceso y la transferencia de custodia, con compensación integrada frente a variaciones de temperatura y presión.

Funciones

• Medición multivariable: Salidas simultáneas de caudal másico, densidad y temperatura que reducen la complejidad de instrumentación.
• Procesamiento en tiempo real: Procesado rápido de señales para retroalimentación inmediata a los sistemas de control.
• Diseño orientado al usuario: Interfaz clara para configuración y verificación in situ.
• Comunicación versátil: Compatibilidad con HART, Modbus y Profibus para integración en sistemas.

Diseñado para entornos industriales
La carcasa para montaje en rack está pensada para su instalación en armarios de control y entornos protegidos, con electrónica dimensionada para soportar las condiciones habituales de temperatura y contaminación.

Versatilidad por sectores
Ajustable para los sectores químico, petróleo y gas, energía y alimentación, así como estaciones de repostaje de hidrógeno donde la medición precisa de masa y densidad es crítica.

Integración sencilla, máxima eficiencia
Dimensiones compactas e interfaces estandarizadas permiten la integración directa con los sensores Coriolis Heinrichs y los sistemas de control de terceros para agilizar la puesta en servicio.

Mejora del rendimiento operativo
Diagnósticos avanzados, algoritmos adaptativos y registro de datos para favorecer el mantenimiento preventivo y la optimización de procesos.

Aplicaciones
Diseñado para su uso con caudalímetros Coriolis Heinrichs de las series TMU, TMU-W, HPC, TM y TME. El formato para rack es especialmente adecuado para instalaciones en estaciones de repostaje de hidrógeno.

Características especiales

• Optimización adaptativa del flujo: Algoritmos que ajustan la medición a la dinámica del proceso.
• Diagnósticos inteligentes: Verificaciones predictivas para detectar anomalías antes de que afecten a la operación.
• Funcionamiento eficiente en energía: Bajo consumo en operación continua.
• Registro avanzado de datos y analítica: Captura en tiempo real para trazabilidad y revisión de rendimiento.
• Compatibilidad IoT: Interfaces para supervisión remota e integración con plataformas IoT.
• Funciones de seguridad: Protecciones a nivel de protocolo para la integridad de datos y control de accesos.
• Interfaz y alertas personalizables: Parámetros de visualización y umbrales de alarma configurables.
• Compensación de temperatura y presión: Algoritmos integrados para mantener la precisión en condiciones variables.

Especificaciones técnicas

• Instalación: montaje remoto / rack
• Alimentación: 19 … 36 V DC
• Salidas: galvánicamente aisladas
• Salidas analógicas: 2 x 4 … 20 mA
• Salida binaria 1: pasiva vía optoacoplador, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Frecuencia: 1 kHz
• Salida binaria 2: pasiva vía optoacoplador, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Segunda salida de pulso: desfase de 90° (opcional)
• Temperatura ambiente: -20 … 60 °C (-4 … 140 °F)
• Índice de protección: IP 10 (EN 60529)
• Certificados y aprobaciones: ATEX / IECEx (p. ej. BVS 21ATEX E 063 X, IECEx BVS 21.0069X), marcado CE (2014/34/EU, 2014/30/EU), OIML R139 para repostaje de vehículos de hidrógeno
• Comunicación: HART (también soporta Modbus y Profibus)
