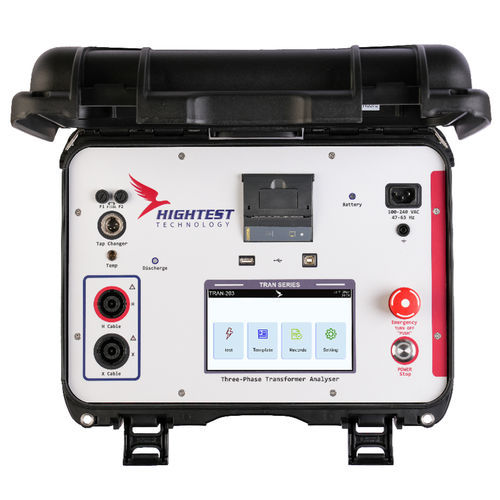

Instrumento de medida multifunción TRAN-203

de resistenciaindustrialde transformadores

Los instrumentos de la serie TRAN-203 están diseñados para medir la relación de vueltas y la resistencia del devanado de transformadores trifásicos y monofásicos. Gracias a su interfaz de fácil manejo, los instrumentos TRAN proporcionan una evaluación rápida y precisa de los parámetros clave de los transformadores. MEDICIÓN DE LA RELACIÓN DE VUELTAS El TRAN-203 emplea elementos de pruebas de rendimiento especificados en la norma ANSI/IEEE C57.12.90. Con una precisión líder en el mercado, el TRAN-203 tiene una capacidad de medición de relación muy amplia con una precisión del 0,08 %. Otras características son la medición de la corriente de excitación del núcleo, el ángulo de fase, la polaridad, el error de relación y el equilibrio magnético. Aunque el TRAN-203 tiene una configuración de cable trifásico, los usuarios también pueden realizar ensayos de transformadores monofásicos. TRAN-203 puede detectar grupos vectoriales automáticamente. El instrumento tiene un amplio rango operativo para su uso en equipos como transformadores de corriente de alta excitación y transformadores de potencial de alta potencia en subestaciones. El instrumento puede generar tensiones de prueba de 1V, 4V, 10V, 40V, 100V, 250V CA. MEDICIÓN DE LA RESISTENCIA DEL DEVANADO Aplicando hasta 20 Amperios de corriente continua, la serie TRAN -203 permite medir automáticamente la resistencia de los devanados primario y secundario de los transformadores trifásicos. Los instrumentos TRAN-203 están diseñados para medir la resistencia de los devanados primario y secundario del transformador sin necesidad de desconectar y volver a conectar los cables de prueba. A partir de 0,1 μΩ, la serie TRAN-203 puede medir hasta 100.000 Ω de resistencia. El instrumento puede controlar OLTC. La serie TRAN-203 puede desmagnetizar el transformador para mitigar la acumulación de remanencia o magnetismo residual debido a la prueba
