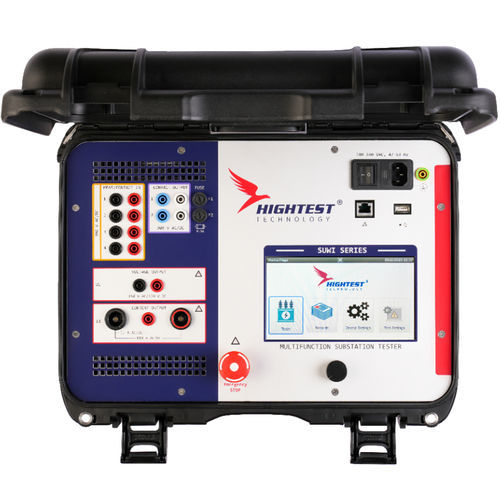

Aparato de medición multifunción SUWI-120

de resistenciaindustrialde transformadores

La serie SUWI-120 es un instrumento de ensayo versátil diseñado meticulosamente para evaluar el rendimiento de los aparatos de potencia y control de las subestaciones. Abarca una serie de pruebas esenciales, incluida la evaluación precisa de la temporización de los relés, la determinación de la relación de vueltas de un transformador, el escrutinio de la resistencia y temporización de los contactos del disyuntor, así como el examen de los interruptores magnetotérmicos, entre otras funciones críticas. Este completo dispositivo de comprobación de subestaciones se ha ganado el nombre de SUWI, ya que creemos en sus habilidades como asistente de subestaciones. MEDICIÓN DE TEMPORIZACIÓN DE RELÉS El instrumento SUWI puede probar automáticamente relés de sobreintensidad, sobretensión, sobreintensidad direccional y relés de control de frecuencia. SUWI tiene una corriente de salida ajustable de hasta 110 A CA / 120 A CC y una tensión de salida ajustable de hasta 150 V CA / 220 V CC. Dispone de cuatro módulos de entrada universales. MEDICIÓN DE LA RELACIÓN DE VUELTAS Empleando elementos de pruebas de rendimiento especificados en la norma ANSI/IEEE C57.12.90, el instrumento realiza mediciones de relación de transformación con una precisión del 0,08 % en un rango de relación de 0,8 a 10.000. SUWI también mide el ángulo de fase y la polaridad, y puede generar tensiones de prueba de 1 V, 4 V, 10 V, 40 V y 100 V CA para facilitar la medición de la relación de vueltas de los transformadores de corriente, tensión y potencia. MEDICIÓN DE RESISTENCIA DE CONTACTO / BAJA RESISTENCIA El SUWI tiene una corriente continua de salida ajustable de hasta 120 amperios que facilita la medición de la resistencia de contacto de un disyuntor, una derivación o un seccionador. SUWI-120 puede medir resistencias de hasta 5 Ω, con una resolución de 0,01μΩ.
