Analizador de red NANL-B500G-RE BUNDLE

portátildigitalen tiempo real

Descripción general
El netANALYZER es una herramienta para el análisis sencillo de redes Ethernet en tiempo real. Incluye el hardware de captura para grabar los telegramas en la red y un software gráfico para Windows con amplias funciones de análisis. Con el software adicional netANALYZER Scope puede medir datos en una interfaz gráfica intuitiva con funciones de osciloscopio (valores de proceso, carga de red, eventos de comunicación, jitter de telegramas) sin afectar la red Ethernet ni el PLC. netANALYZER también puede utilizarse en modo autónomo sin PC.

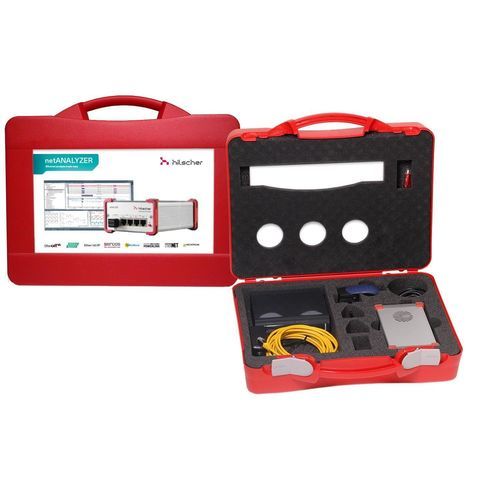

El paquete incluye

• netANALYZER Box NANL-B500G-RE incluyendo la fuente de alimentación
• netANALYZER Scope con todas las funciones con licencia
• Cable de parche Ethernet para la conexión del analizador
• Maletín de transporte NANL-B500G-RE CASE
• Destornillador para conectar una fuente de alimentación COMBICON o los GPIO

Aspectos destacados

• Paquete completo en una carcasa resistente para transporte y almacenamiento seguro
• Incluye netANALYZER Box NANL-B500G-RE
• Software netANALYZER Scope con licencia completa
• Oferta limitada y exclusiva (según se indica en la página del producto)

Protocolos compatibles

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

características / especificaciones técnicas

• Nombre del producto: NANL-B500G-RE (dispositivo portátil con interfaz PC Gigabit Ethernet para Ethernet en tiempo real y redes 10/100BASE-TX; capacidad de funcionamiento autónomo)
• Número de pieza (referencia de la familia en la página): 7313.100 / número de pedido del paquete 7313.105
• Función: Analizador Ethernet pasivo para sistemas RT-Ethernet; captura tramas Ethernet entrantes y puede capturar eventos de cuatro entradas digitales
• Tensión de alimentación: 24 V DC ±6 V DC
• Corriente máxima (típica): 700 mA (a 24 V)
• Consumo típico: 16,8 W
• Conector de alimentación: COMBICON de 3 pines (longitud máxima de cable 3 m) o toma de alimentación alternativa (longitud máxima 3 m). Solo una alternativa de uso permitida.
• Interfaz sistema/PC: Ethernet Gigabit RJ45 (UPLINK 1 Gb/s)
• Interfaz de captura: USB 2.0 (para disco duro o memoria USB), máx. 500 mA o fuente de alimentación externa
• Modo autónomo: Tasa de datos aprox. al 50 % de carga de red al capturar desde un TAP
• Interfaz de medición: 4 conectores RJ45, configurados como 2/4 canales de comunicación con TAP integrado (TAP A, TAP B), cada uno con dos puertos para capturar ambas direcciones (total 4 puertos: Puerto 0 a Puerto 3)
• Señales digitales: 4× GPIO entrada/salida (3,3 V y 24 V) para capturar señales digitales o activar salidas
• Precisión/resolución de marca de tiempo: ±5 ns de precisión, 1 ns de resolución
• Elementos de operación: Interruptor de encendido y botón REC para habilitar la grabación de datos en modo autónomo
• Temperatura ambiente (operación): 0 °C a +55 °C (flujo de aire durante la medición: 0,5 m/s)
• Temperatura ambiente (almacenamiento): -10 °C a +70 °C
• Humedad: 10 % … 95 % de humedad relativa, sin condensación
• Grado de contaminación: Uso en entorno de grado de contaminación 2
• Altitud: 0 m … 2000 m
• Dimensiones del dispositivo (L × A × H): 115 × 62 × 173 mm
• Peso: aprox. 820 g
• Conformidad / RoHS: Cumple RoHS; marcas CE y UKCA presentes
• Normas EMC (selección): Emisión EN IEC 61000-6-4:2019; Inmunidad EN IEC 61000-6-2:2019; ESD ±8 kV aire / ±6 kV contacto; RF radiada 80–1000 MHz & 1,0–2,7 GHz (10 V/m) etc.
