Sistema de análisis de datos LIC/SCP series

automático

Resumen

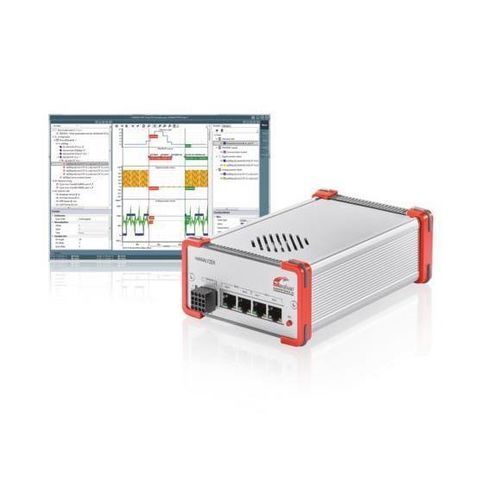

netANALYZER Scope (LIC/SCP) es una extensión de software para la herramienta de análisis Ethernet netANALYZER que interpreta automáticamente el tráfico de telegramas específico del sistema y muestra los valores de proceso transferidos con nombres en texto claro, tipos de datos correctos y una marca temporal exacta de 10 ns. Los valores de proceso se registran ciclo por ciclo para asegurar que no se pierda ningún valor relevante. La herramienta también calcula métricas clásicas de netANALYZER como jitter de telegramas, tiempo de ciclo, tiempo de reenvío y carga de red, y detecta eventos importantes como alarmas o telegramas process faltantes. Los datos y las vistas se pueden agrupar o superponer en vistas tipo osciloscopio para revelar interconexiones desde la capa de transmisión hasta la capa de aplicación, facilitando la localización de fallos.

Capacidades clave

• Interpretación automática del tráfico completo de telegramas específico del sistema
• Marca temporal exacta de 10 ns para valores de proceso
• Registro ciclo por ciclo de valores de proceso
• Cálculo de métricas: jitter de telegramas, tiempo de ciclo, tiempo de reenvío, carga de red
• Detección automática de eventos (alarmas, telegramas process faltantes)
• Vistas gráficas tipo osciloscopio con agrupación y superposición de valores
• Condiciones de disparo libremente configurables para aislar efectos esporádicos
• Análisis pasivo (no requiere intervención en PLCs o software de dispositivos)
• Guardar y cargar proyectos de análisis completos para revisión remota por expertos
• Uso sin necesidad de conocimientos profundos en tecnologías Ethernet específicas (inteligencia de interpretación de telegramas integrada)

Puntos destacados

• Interfaz gráfica de usuario intuitiva
• Evita la inspección manual de extensos registros de telegramas
• No se requieren conocimientos profundos de la tecnología Ethernet para uso básico
• Funciones integrales de disparo
• Guardar y cargar proyectos de análisis para colaboración

Protocolos compatibles

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido (selección)
Nombre del producto | Nº de pieza | Breve descripción
LIC/SCP | 8582.001 | Extensión netANALYZER Scope, análisis de datos process Ethernet
LIC/SCP/PN | 8582.030 | Add-on netANALYZER Scope, datos process y eventos PROFINET
LIC/SCP/QTPN | 8582.031 | Add-on netANALYZER Scope, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | Add-on netANALYZER Scope, datos process EtherCAT
LIC/SCP/CVF | 8582.050 | Add-on netANALYZER Scope, contenido de datos personalizable
LIC/NANL/SA | 8582.060 | Add-on NANL-B500G-RE, operación autónoma sin PC
LIC/SCP/PCAP | 8582.070 | Add-on netANALYZER Scope, importación de registros de tramas de otras herramientas
LIC/SCP/EIP | 8582.080 | Add-on netANALYZER Scope, datos process EtherNet/IP

Descargas / Documentación (disponible)
Guías de instalación de software (EN/DE), manual de instrucciones (EN/DE), documentación de licencias, notas de la versión, hoja de datos, ficha informativa.

Características técnicas

• Resolución de marca temporal: 10 ns
• Modo de registro: pasivo, captura ciclo por ciclo de valores process
• Métricas calculadas: jitter de telegramas, tiempo de ciclo, tiempo de reenvío, carga de red
• Detección de eventos: detección de alarmas, telegramas process faltantes
• Disparo: condiciones de trigger libremente configurables
• Vistas de análisis: vistas tipo osciloscopio con agrupación y superposición
• Interoperabilidad: independiente del fabricante, de las interfaces de diagnóstico o de la clase de rendimiento del dispositivo
• Gestión de proyectos: guardar y recargar proyectos de análisis completos para análisis remoto
• Requisitos de usuario: utilizable sin conocimientos profundos de protocolos Ethernet
• Integración: extensión para la herramienta de análisis Ethernet netANALYZER
