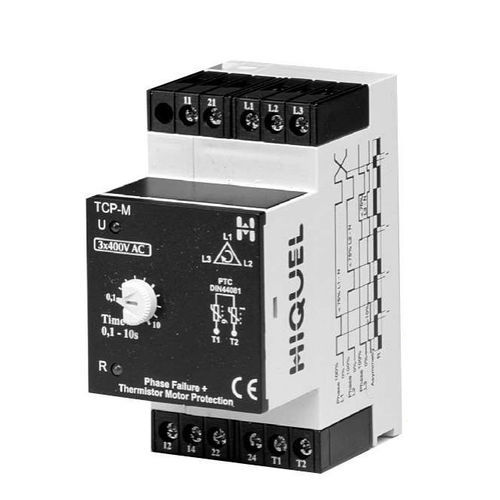

Relé de vigilancia de fases TCPM

de temperatura2NA/NCtrifásico

- detecta el fallo de fase con tensión regenerada presente - hasta 6 sensores PTC en serie - alarma de asimetría fija >10 - no requiere conexión de neutro - temporizador de reacción ajustable 0,1 - 10s - Indicadores LED para alimentación, relé y temporizador de reacción El TCP-M supervisa la secuencia de fases, el fallo de fases y la asimetría de fases, y se utiliza con sensores PTC para proporcionar protección contra sobretemperatura para motores y otros equipos. Cuando la secuencia de fases es correcta, se detectan todas las fases y la resistencia de las sondas PTC en la entrada T1 - T2 se encuentra dentro del intervalo correcto, el relé de salida se activa. Cuando se produce una pérdida de una fase (> Vn x 0,75 ), o la detección de un desequilibrio de asimetría >10%, o cuando la resistencia de las sondas PTC supera el umbral de activación (3100 Ohm), se inicia el tiempo de reacción. Al final del tiempo, el relé de salida se desexcita. El relé se activa de nuevo cuando las fases L1, L2 y L3 vuelven al rango correcto y la resistencia de los sensores cae por debajo del umbral de restablecimiento (1650 ohmios). El relé de control detectará un fallo de fase incluso con una tensión regenerada presente en la fase que ha fallado (sin detección a petición).
