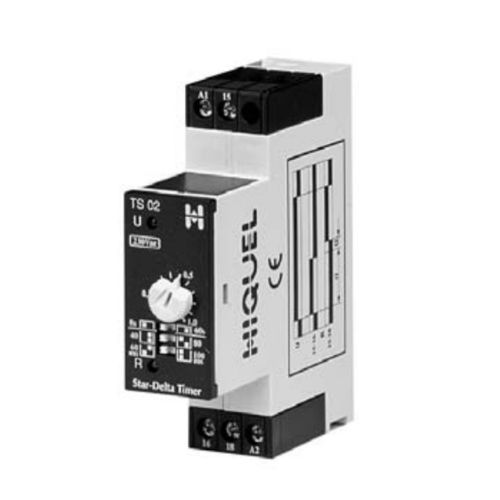

Relé temporizador arrancador estrella-triángulo TS series

en riel DINenchufableDIP

- opciones de tensión de alimentación simple o doble - 2 relés de salida SPNO - 2 rangos de tiempo de periodo estrella - Indicadores LED de alimentación y estado del relé Quite la tensión de alimentación antes de realizar cualquier cambio en el intervalo de tiempo o en la función de temporización. Cuando se aplica la tensión de alimentación, el relé en estrella se conecta inmediatamente durante el tiempo en estrella ajustado; cuando éste expira, el relé en estrella se desconecta y comienza el tiempo de permanencia. Al final del tiempo de permanencia, el relé delta se conecta y, cuando se retira la tensión de alimentación, el relé delta se desconecta y el relé temporizador se reinicia para el siguiente ciclo de temporización Rangos de tiempo tiempo de arranque (=t1) el tiempo de retardo necesario se ajusta con el potenciómetro de la placa frontal variación de la tensión de alimentación tensión nominal +10% / -15 gama de frecuencias 48 - 63 Hz precisión de repetición < 1% de la gama seleccionada
