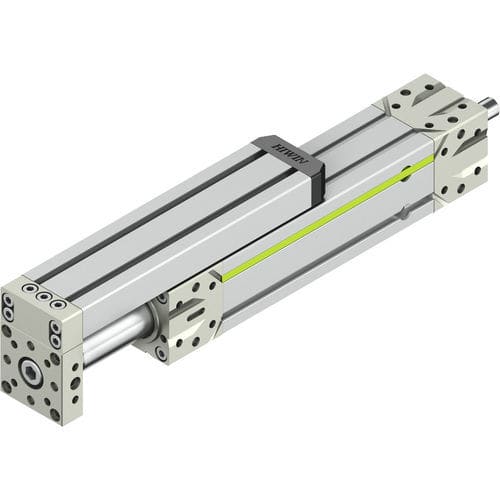

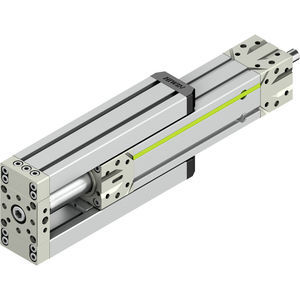

Actuador eléctrico EA series

linealde tipo corredera

Descripción general
Ideal para aplicaciones con direcciones de carga variables. Los actuadores eléctricos con guía de carro única absorben de forma fiable las fuerzas radiales adicionales que actúan sobre el tubo del pistón. La guía se monta en el bloque final para proporcionar una guía precisa y mayor estabilidad durante el funcionamiento. El montaje también es posible como retrofitting. La disposición se puede seleccionar libremente y adaptar a su situación de instalación.

Tabla de producto
Tipo | Tamaño [mm] | Paso [mm] | Longitud máxima de carrera [mm] | Fuerza dinámica máx. de avance [N] | Velocidad máx. [m/s] | Aceleración máx. [m/s²] | Repetibilidad [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02

Características clave

• Tipo de guiado: guía de carro única diseñada para absorber fuerzas radiales sobre el tubo del pistón
• Montaje: guía instalada en el bloque final; disposición libremente seleccionable; posibilidad de retrofit
• Carrera: selectiva en pasos de milímetro
• Personalización: amplia gama de accesorios y configurador; datos CAD y planos técnicos disponibles para descarga
• Repetibilidad: ± 0,02 mm (según variante)

Características técnicas (resumen)

• Tamaños disponibles (diámetro/anchura del deslizador): 40, 50, 60, 80 mm
• Opciones de paso: de 5 mm hasta 40 mm según el modelo
• Carrera máx. por variante listada: 300 mm
• Rango de fuerza dinámica máx.: aprox. 1700 N a 11900 N según modelo/paso
• Velocidades y aceleraciones varían según el modelo; ejemplos en la tabla
• Repetibilidad: ± 0,02 mm
