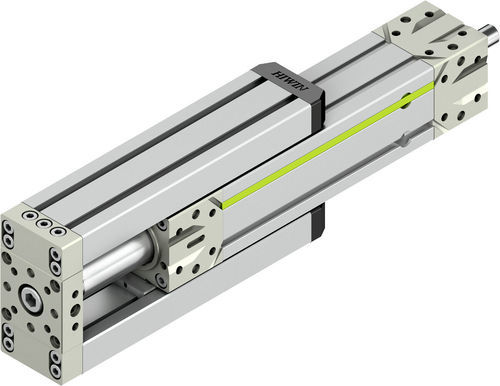

Actuador eléctrico EA series

linealdobleintegrable

Descripción del producto
Para aplicaciones con carga lateral. Los actuadores eléctricos EA-S con doble guía deslizante absorben las fuerzas radiales adicionales sobre el tubo del pistón y proporcionan mayor estabilidad y precisión de posicionamiento. Montaje en el end-block; la disposición de la guía es seleccionable y puede montarse posteriormente. Carrera seleccionable en pasos de milímetro. Personalización mediante el configurador de producto; datos CAD y dibujos técnicos disponibles para descarga.

Modelos disponibles y tabla técnica
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

Características principales

• Diseñado para absorber cargas laterales/radiales mediante dos guías deslizantes (doble guía).
• Mayor estabilidad y precisión frente a variantes con guía simple.
• Montaje en end-block; disposición de la guía seleccionable y retrofitable.
• Carga (recorrido) seleccionable en pasos de milímetro.
• Amplia gama de accesorios para adaptar el actuador a la aplicación.
• Datos CAD y dibujos técnicos disponibles para integración en diseño.

Especificaciones técnicas

• Sistema: Serie EA-S (actuador eléctrico con guía deslizante).
• Diámetros disponibles (Size): 40 mm, 50 mm, 60 mm, 80 mm.
• Pasos disponibles: 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 40 mm (según modelo).
• Longitud máxima de carrera (modelos listados): 300 mm.
• Rango de fuerza dinámica máxima: hasta 11.900 N (valor máximo listado).
• Rango de velocidad máxima: hasta 1,6 m/s (según modelo).
• Aceleración máxima: hasta 20 m/s² (según modelo).
• Repetibilidad: típ. ±0,02 mm.
• Instalación: montaje en end-block; disposición seleccionable y retrofitable.
• Personalización: carrera en mm, amplia gama de accesorios, configurador y CAD/dibujos disponibles.
