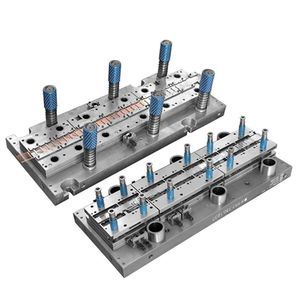

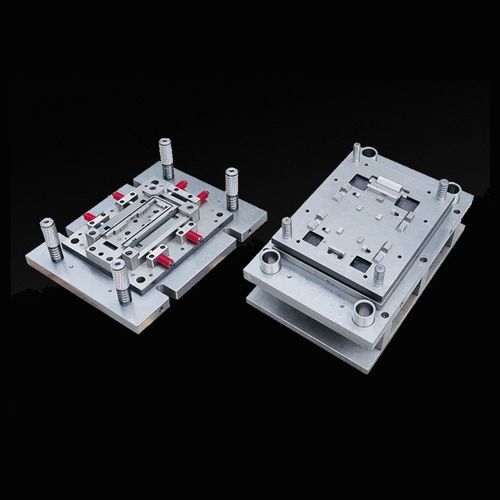

Matriz de punzonado CNC Progressive Die Stamping

de cortede carburo de tungsteno

Descripción del producto
Producto: herramienta de estampado progresivo
Materiales: acero de tungsteno, acero para matrices, CR12, 45#, 1.2363 (alternativa HITACHI SKD11), 1.2312 (alternativa Chinese SKD11)
Superficie: tratamiento térmico
Tolerancia: 0,002 mm
Aplicación: producción en serie de piezas embutidas para conjuntos industriales

Materiales de la herramienta
Soporte de punzón: 45#
Placa de punzonado: 45#
Material del punzón: 1.2363 (alternativa: HITACHI SKD11)
Material de la placa stripper: 1.2312 (alternativa: Chinese SKD11)
Placa bolster: CR12
Soporte de matriz: 45#
Placa de matriz: Chinese SKD11
Inserto de matriz: 1.2363 (alternativa: HITACHI SKD11)

Especificación de espesor por placa
Soporte de punzón: 50 mm
Soporte de matriz: 60 mm
Placa stripper: 25 mm
Placa bolster: 20 mm
Placa de matriz: 40 mm
Placa de punzonado: 25 mm

Especificación de máquina de punzonado
Altura de cierre del molde: no requiere valor especial; compatible con prensas estándar de la UE

WEDM
WEDM LS recomendado o HS según el detalle requerido; usar LS para la placa stripper y el mecanizado principal del troquel

Ciclo de vida del molde
Vida estimada: ~3.000.000 de ciclos en condiciones recomendadas

Detalles técnicos

• Dimensión del pasador guía: preferir diámetros mayores; mínimo recomendado Ø 5 mm
• Asegurar una vía de expulsión fiable para que las piezas estampadas caigan sin bloqueo en la estación final
• Diseñar para operación totalmente automática sin manipulación manual adicional
• Tornillería: utilizar tornillos métricos salvo especificación contraria (p. ej. varilla de sujeción)
• Tolerancia de ancho de bobina: para espesor > 3 mm seguir tolerancia de +0,3 mm

Proceso de fabricación

• Diseño de utillaje: creación de modelos 3D en CAD y validación
• Mecanizado CNC: desbaste y acabado para obtener la forma
• EDM: realización de geometrías y detalles precisos
• Rectificado: asegurar planitud y tolerancias dimensionales
• Pulido: mejorar el acabado superficial para la expulsión y la vida útil
• Control de calidad: inspecciones dimensionales y comprobación de dureza para garantizar la tolerancia de 0,002 mm
• Ensamblaje: integración de insertos, placas y elementos de guía
• Producción de prueba: tiradas piloto para validar rendimiento y durabilidad

Especificaciones técnicas

• Nombre del producto: herramienta de estampado progresivo
• Marca: HLC Metal Parts Ltd
• Materiales: acero tungsteno, acero para matrices, 1.2363 (alternativa HITACHI SKD11), 1.2312 (alternativa Chinese SKD11), CR12, 45#
• Tratamiento de superficie: tratamiento térmico
• Tolerancia: 0,002 mm
• Espesores de placas: Soporte de punzón 50 mm; Soporte de matriz 60 mm; Placa stripper 25 mm; Placa bolster 20 mm; Placa de matriz 40 mm; Placa de punzonado 25 mm
• Método WEDM: LS (recomendado)
• Vida útil del molde: aprox. 3.000.000 de ciclos
• Tamaño recomendado pasador de guía: ≥ 5 mm
• Norma de tornillería: métrica
• Tolerancia ancho de bobina (para espesor > 3 mm): +0,3 mm
