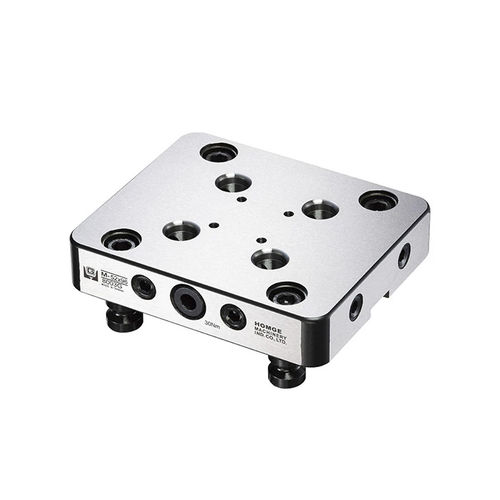

Placas adaptadoras para sistema de centrado y de embridado de punto cero M-52x96(8003G)

Resumen
La placa adaptadora M-52x96(8003G) permite integrar dispositivos de sujeción estándar de 52 mm en sistemas de posicionamiento punto cero de 96 mm sin recalibración. Diseñada para una conversión rápida entre estándares manteniendo la repetibilidad del centrado y facilitando la gestión de utillajes.

Características principales

• Cambio rápido 96 mm / 52 mm: Permite la conmutación rápida entre interfaces de 96 mm y 52 mm manteniendo la repetibilidad de centrado.
• Escalabilidad futura: Recomendada como solución base para mesas de máquina de tamaño medio a grande para asegurar compatibilidad entre plataformas en futuras actualizaciones.
• Alta compatibilidad: Se integra con prensa autocentrantes ASC-S, ASC-M y ASC-K y con otros sistemas de sujeción de precisión para mecanizado multieje.

Aplicaciones / Observaciones
Apta para centros de mecanizado y celdas multieje que requieren cambios frecuentes de utillaje o pieza, cuando se desea mantener una base de 96 mm y al mismo tiempo usar accesorios de 52 mm. Reduce el tiempo de preparación y evita recalibraciones repetidas.

Tabla de especificaciones
Unidad: mm
Modelo | L x W x H | Pull Studs | Agujeros de montaje | Peso (kg)
M-52x96(8003G) | 150x126x30 | SUPERIOR: M-52x52PS; INFERIOR: M-96x96PS | 96x96 | 4.9

Especificaciones técnicas

• Modelo: M-52x96(8003G)
• Dimensiones (L × W × H): 150 × 126 × 30 mm
• Pull studs: Superior – M-52x52PS; Inferior – M-96x96PS
• Patrón de orificios de montaje: 96 × 96 mm
• Peso: 4.9 kg
• Unidades: mm, kg
