Placas adaptadoras para sistema de centrado y de embridado de punto cero M-52/96(8056H)-90

para mesas rotativas

Resumen

• Preparación rápida: Alta repetibilidad del punto cero que reduce significativamente los tiempos de cambio y alineación, agilizando la puesta en marcha.
• Estructura de alta rigidez: Fundición en una sola pieza en hierro dúctil (FCD70) que aporta amortiguación de vibraciones y estabilidad térmica para absorber las vibraciones de corte; montada en una mesa giratoria de 4.º eje ofrece soporte y resistencia a las fuerzas de corte para garantizar la calidad de mecanizado.
• Flexibilidad modular: Se integra con placas maestras estándar M-52x52 (8001) y M-96x96 (8051); compatible con mordazas autocentrantes (ASC-S, ASC-M), mordazas compactas 5 ejes (ACK-), dispositivos de sujeción superior o placas de utillaje personalizadas para configuraciones versátiles de sujeción.

Aplicación / Imágenes

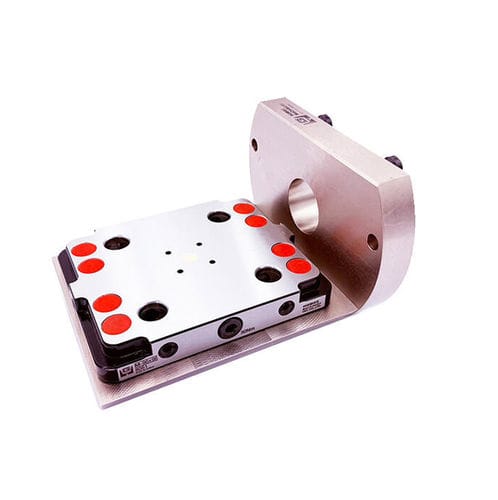

Placa adaptadora en L para sistema de cambio rápido de punto cero, diseñada para convertir máquinas 3 ejes verticales en aplicaciones de sujeción horizontal. Material: Hierro dúctil (FCD70).

Tabla — Dimensiones y compatibilidad (unidad: mm)
Model | LxWxH | Pull Studs | Standard with | Weight (kg)
M-52/96(8056H)-90 + 8001 | Ø210x150x237 | M-52x52PS | Placa rectangular: M-52x52 (8001) x 1pc / M-52x52 (8001G) x 1pc | 15.9
M-52/96(8056H)-90 + 8051 | Ø210x150x237 | M-96x96PS | Placa rectangular: M-96x96 (8051) x 1pc / M-96x96 (8051G) x 1pc | 18.6

Características / especificaciones técnicas

• Unidad: mm
• Material: Hierro dúctil (FCD70)
• Modelo compatible: M-52/96(8056H)-90 (configurable con placas 8001 o 8051)
• Dimensiones totales (adaptador + placa): Ø210 x 150 x 237 mm
• Tirantes: M-52x52PS o M-96x96PS según la placa
• Contenido estándar: Placa rectangular M-52x52 (8001) o M-96x96 (8051); variantes G compatibles
• Peso (con placa): 15.9 kg (con 8001) / 18.6 kg (con 8051)
• Uso previsto: Integración en sistemas de cambio rápido de punto cero, mordazas autocentrantes, dispositivos de sujeción superior y placas de utillaje personalizadas para sujeción rápida y repetible.
