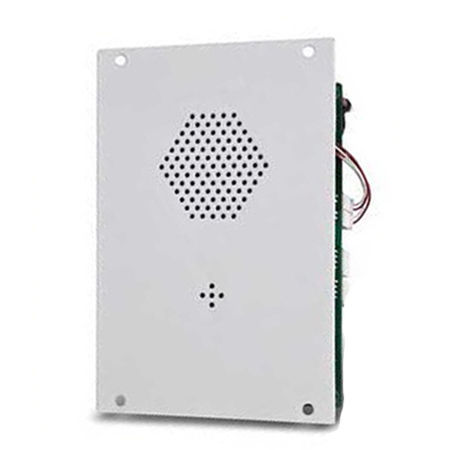

Interfono de audio KNSD-101

de emergenciapara ascensorresistente al agua

Nombre del producto
Teléfono de emergencia para ascensor KNSD-101

Información básica
Modelo: KNSD-101
Dimensiones: 210 x 150 x 60 mm
Material: acero inoxidable SUS304
Grado de protección: IP55 (producto), IP66 (certificación)
Versiones: VoIP (SIP), analógico, inalámbrico

Descarga PDF
KNSD-101 VOIP
KNSD-101 Analog

Descripción general
El KNSD-101 es una unidad de comunicación de emergencia para montaje en cabina de ascensor, diseñada para llamadas de voz manos libres confiables hacia salas de supervisión o de guardia. Soporta múltiples tipos de señalización y se integra en sistemas de intercomunicación y supervisión de ascensores. Cumple las certificaciones y requisitos ambientales aplicables a instalaciones públicas y comerciales.

Características principales

• Carcasa completa en acero inoxidable SUS304 con alta protección contra agua y polvo; IP55 en uso y IP66 certificado.
• Alta durabilidad con resistencia a aceite, ácidos y álcalis; conforme a GJB-773 y UL1332.
• Funcionamiento manos libres mediante altavoz integrado; no requiere auricular.
• Placa principal altamente integrada basada en microcontrolador industrial (ATMEL).
• Dispositivo de puesta a tierra y blindaje electromagnético en la carcasa para mejorar el rendimiento EMC.
• Voz clara en conversación con mínima retroalimentación y límite de tiempo de conversación configurable.
• Soporta línea directa de central, elevación automática de línea exterior y marcado DTMF.
• Opciones Analógicas estándar y SMART y VoIP-SIP disponibles; compatible con la mayoría de sistemas PABX/PBX/PAX.
• Distancia de conversación aproximada: 80–100 cm.

Placa principal (PCB)

• Ensamblaje PCB robusto y tratado, conectores engrasados en producción.
• Bornes de tornillo duraderos para timbre, entrada de línea y conexiones de gancho.
• Temporizador seleccionable de 7 minutos para liberar la línea si queda descolgada.

VoIP sobre IP-SIP (versión) — puntos clave

• Conexión: conector RJ45 sellado en el interior de la carcasa.
• Alimentación: 5V DC externa.
• Protocolo de llamada: SIP (Session Initiation Protocol).
• Provisionamiento IP: DHCP o dirección IP STATIC.

Certificaciones
EMC: EN50121 (aplicación ferroviaria) / EN55022 (emisiones) / EN55024 (inmunidad); Protección de ingreso: GB4208-93 IP66; FCC; recomendaciones ITU-T K21.

Especificaciones de embalaje
Tamaño unidad: 250 x 150 x 50 mm, Peso neto: 1,2 kg
Caja interior: 1 pc, 325 x 235 x 75 mm, Peso neto: 1,4 kg
Caja exterior: 10 pcs, 566 x 445 x 420 mm, Peso neto: 15,3 kg

Sistema
Se integra con sistemas de intercomunicación y comunicación de emergencia para enrutar llamadas de ascensor a salas de supervisión/guardia. Proporciona comunicación de voz manos libres desde la cabina y soporta la supervisión y gestión de llamadas a nivel de sistema.

Aplicación
Diseñado para instalación dentro de cabinas de ascensor donde se requiere comunicación de emergencia fiable. Adecuado para edificios comerciales y residenciales, estaciones de ferrocarril/metro y otras instalaciones públicas o privadas que requieran teléfonos de emergencia en ascensores certificados.

Imágenes detalladas
Vistas múltiples: vista principal, detalles de diseño, integración con el sistema de intercomunicación y ubicaciones típicas de instalación.

Especificaciones técnicas

• Modelo: KNSD-101
• Material: acero inoxidable SUS304
• Dimensiones: 210 x 150 x 60 mm
• Grado de protección: IP55 (producto), IP66 (certificación)
• Placa principal: microcontrolador industrial ATMEL
• Altavoz manos libres: integrado 0,5 W
• Conexión VoIP: conector RJ45 sellado
• Alimentación VoIP: 5V DC externa
• Protocolo de llamada: SIP
• Provisionamiento IP: DHCP o STATIC IP
• Soporte DTMF: frecuencias estándar
• Temperatura de funcionamiento: -30°C a 60°C
• Humedad relativa: 10%–95%
• Presión atmosférica: 86–106 kPa
• Ruido ambiental: ≤80 dB
• Temporizador seleccionable de 7 minutos
• Compatibilidad: la mayoría de sistemas PABX/PBX/PAX
• Dimensiones y pesos de embalaje indicados arriba
