Sistema de interfono de audio

de emergenciapara ascensorpara aplicaciones ferroviarias

Introducción

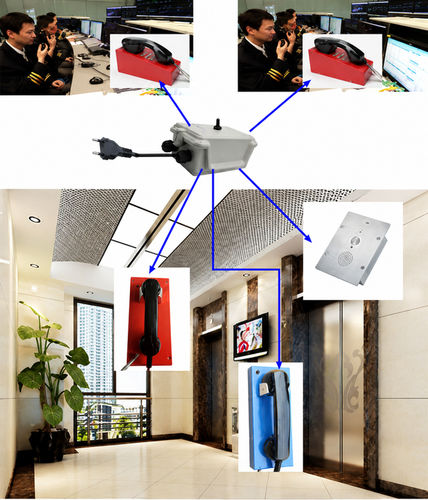

El sistema de intercomunicación para ascensores está diseñado para comunicaciones de emergencia y mantenimiento en ascensores y huecos de elevador. También es adecuado para centros de envío, terminales de autobuses, aparcamientos, construcción de túneles y otros entornos industriales o de infraestructura. Alimentación: centralizada DC 12V o AC 110-220V.

Aplicaciones

• Comunicación de emergencia y mantenimiento en ascensores
• Centros de envío, terminales de autobuses y nodos de transporte
• Aparcamientos y centros de estacionamiento
• Obras de túneles y otros enclaves confinados o ruidosos

Instrucciones de funcionamiento

• Llamada desde la estación master al teléfono de ascensor: Levante el auricular del master, marque el número del teléfono de ascensor y hable. Pulse * para transmitir a todos los teléfonos de ascensor. La llamada termina automáticamente cuando el master cuelga.
• Llamada desde el teléfono de ascensor al master: Pulse el botón de llamada o levante el auricular; el teléfono de ascensor llamará automáticamente al master. Ambas estaciones master sonarán. La llamada finaliza cuando el master cuelga.
• Llamada Master1 a Master2: Levante el auricular del Master1 y marque el número de la otra estación master; Master2 sonará y podrá comunicarse directamente.

Especificaciones técnicas

• Model name: Five way intercom with Master
• Tensión de trabajo: DC 12V
• Corriente de funcionamiento: aprox. 300 mA
• Consumo máximo: 2 W
• Tensión de ruido: aprox. 10 mV
• Distancia de comunicación: aprox. 2000 m
• Nivel de timbre: aprox. 70 dB

Condiciones de trabajo

• Temperatura ambiente: -40 a 60°C
• Humedad relativa: 30% a 95%
• Ruido ambiente: hasta 60 dB
• Tipo de línea: línea de doble conductor
• Requisito de cable: la resistencia de una sola línea no debe exceder 50 Ohm

Requisitos de cableado
Todos los equipos deben conectarse usando el mismo tipo de línea; las líneas multicore en paralelo son aceptables para instalaciones generales. Al enrutar cerca de líneas eléctricas de alta potencia o en entornos con interferencias fuertes, utilice cables apantallados y mantenga una separación de más de 30 cm entre los cables de señal y los de potencia.

Certificaciones

• EMC: EN50121 (aplicación ferroviaria)
• EN55022: emisiones
• EN55024: inmunidad
• Protección de ingreso: GB4208-93 IP66
• FCC
• Recomendación ITU-T K21

Detalles de embalaje

• 1 unidad por caja interior — tamaño: 43.3 x 27.6 x 19.1 cm, P.B.: 4 kg
• 4 unidades por caja exterior — tamaño: 56.6 x 44.5 x 42 cm, P.B.: 20.25 kg
• Capacidad contenedor: 20GP: 3000 uds; 40GP: 6000 uds; 40HQ: 7000 uds
