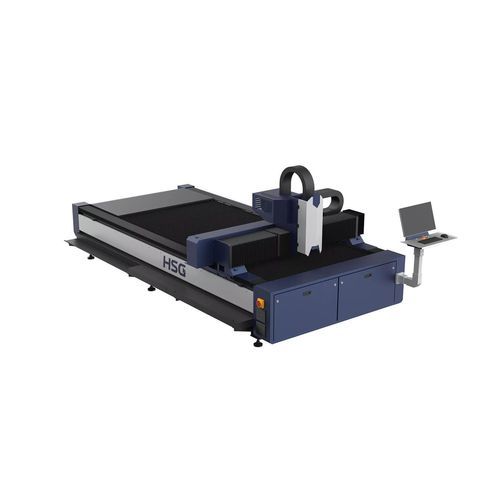

Máquina de corte láser de fibra C series

para metalde chapaCNC

Visión general
Máquinas de corte por láser de fibra serie C con plataforma única, diseñadas para el procesamiento de chapas y disponibles en potencias de 1.500 W a 60.000 W. Diseño abierto de plataforma única que permite carga frontal/izquierda/derecha y puesta en marcha rápida. Adecuadas para producción en serie y corte de formatos grandes con opciones hasta 13.100×3.100 mm.

Sistema de control de bus

• Transmisión de datos mediante bus EtherCAT para comunicación rápida y estable
• Interfaz fácil de usar y funciones completas que admiten operadores con distintos niveles de experiencia
• Supervisión en tiempo real de los componentes principales
• Tecnología de respuesta de seguimiento a nivel de milisegundos
• Generación de informes de proceso para trazabilidad
• Compatibilidad con códigos CNC de marcas internacionales

Base de datos de producción

• Base de datos de tecnologías de corte invocable para diferentes materiales y espesores
• Incluye procesos para chapas gruesas como corte por aire, contraperforado, corte acabado perfecto (PFC) y perforación rápida

Software de nesting profesional

• Optimiza las trayectorias de corte para reducir el tiempo de procesado
• Algoritmo inteligente de anidamiento para mejorar la utilización del material

Tamaño reducido, transporte a granel

• Estructura abierta con plataforma única y carga desde múltiples lados para una puesta en marcha rápida (normalmente un día)
• Dimensiones optimizadas para envío en lote; por ejemplo, hasta cuatro unidades C3015 pueden enviarse en un contenedor 40HQ

Parámetros técnicos (extracto)
Modelo | Potencia | Formato de procesado (L×W) | Precisión de posicionamiento X/Y
C3015 | 3000W–6000W | 3048×1524 mm | ±0,05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0,05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0,05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0,05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0,05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0,05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0,05 mm/m

Especificaciones técnicas

• Marca: HSG
• Serie / Modelo: C
• Rango de potencia: 1.500 W – 60.000 W (según modelo)
• Formatos de procesado (ejemplos): 3048×1524 mm hasta 13100×3100 mm según modelo
• Precisión de posicionamiento X/Y: ±0,05 mm/m
• Sistema de control: sistema de control por bus EtherCAT
• Funciones clave: monitorización en tiempo real de componentes, respuesta a nivel de milisegundos, generación de informes de proceso, compatibilidad con códigos de marcas internacionales
• Software: software profesional de nesting para optimizar trayectorias y mejorar aprovechamiento del material
• Diseño: plataforma única de tipo abierto para carga rápida y dimensiones optimizadas para transporte
