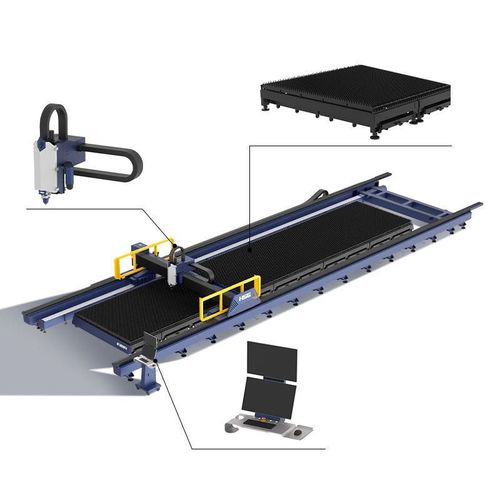

Máquina de corte láser 2D GFA series

para metalpara chapa metálicade achaflanado

Resumen
La serie GFA es un sistema de corte por láser para chapas de gran formato con lecho modular y extensible y potencias disponibles de 12000W–60000W. Permite configurar longitud y ancho según necesidades productivas manteniendo precisión y estabilidad.

Personalización flexible de longitud y ancho
La base está compuesta por secciones modulares. Longitud y ancho son configurables para crear un lecho de unión extensible que facilita el manejo y el corte de chapas de gran formato.

Diseño separado de mesa de trabajo y mecanismo de transmisión
La mesa y el mecanismo de transmisión están separados para aislar la fuente de calor del sistema de transmisión, reduciendo el impacto térmico durante el corte de alta potencia. Esto garantiza funcionamiento estable bajo cargas elevadas y mayor vida útil de los componentes.

Sistema de extracción de humos en seguimiento eficiente (Opcional)
Tabla de corte zonificada con extracción sincronizada que optimiza el flujo de aire y la eficiencia de adsorción para minimizar la dispersión de polvo y humos, protegiendo la calidad de producción y el equipo.

Corte en bisel 0–45° (Opcional)
Soporta diversos tipos de bisel (V, X, Y, etc.) para reducir operaciones posteriores y mejorar el ajuste para soldadura y montaje.

Sistema de marcado por inyección de tinta independiente (Opcional)
Permite identificar y marcar piezas rápidamente para confirmar posiciones y requisitos de proceso, reduciendo errores de montaje y respondiendo a industrias con alta exigencia de trazabilidad (p. ej. construcción naval).

Parámetros técnicos
Modelo: G13035FA — Potencia: 12000W–60000W — Área de trabajo (L×W): 13000×3500 mm — Precisión posicionamiento X/Y: ±0.05 mm/m
Modelo: G26035FA — Potencia: 12000W–60000W — Área de trabajo (L×W): 26000×3500 mm — Precisión posicionamiento X/Y: ±0.05 mm/m

Características / especificaciones técnicas

• Serie: GFA
• Rango de potencia: 12000W–60000W
• Áreas de trabajo: 13000×3500 mm, 26000×3500 mm (lecho modular extensible para tamaños a medida)
• Precisión posicionamiento X/Y: ±0.05 mm/m
• Lecho de máquina: diseño seccionado para chapas de gran formato
• Mesa y transmisión: diseño separado para aislar calor y mejorar estabilidad
• Opciones: extracción sincronizada por zonas, corte en bisel 0–45° (V/X/Y), sistema de marcado por inyección de tinta independiente
• Ficha técnica disponible (PDF)
