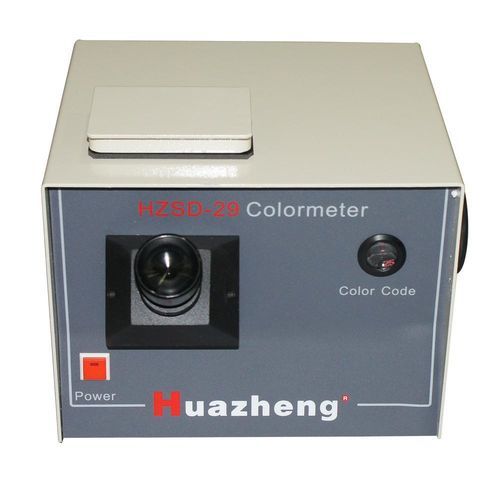

Colorímetro de mesa HZSD-29

para analizar materialespara fuente luminosapara la industria del petróleo

El instrumento se utiliza para determinar el color de todo tipo de aceites lubricantes y otros productos derivados del petróleo, según la norma ASTM D1500. Durante el uso, la muestra de petróleo se inyecta en el tubo colorimétrico. Luego, la cromaticidad y el número de color se determinan comparando la muestra con la hoja de color estándar. Indicadores Técnicos Principales - Fuente de alimentación: 240 V, 100 W, así como una bombilla tipo concha de leche con revestimiento mate pulido con una temperatura de 2750 ± 50 K. - Tubo colorimétrico: Tubo de vidrio colorido de fondo plano con un diámetro interior de Φ32.5~Φ33.4 mm y una altura de 120~130 mm. - Disco de Color Estándar: 26 agujeros de luz con un diámetro de Φ14, incluyendo 25 de ellos que contienen láminas de vidrio cuyo número de color varía sucesivamente y respectivamente de 1 a 25. El 26º agujero está en blanco. Composición del Instrumento - El instrumento consta de un disco de luz estándar, lentes ópticas para observación, fuente de luz y tubo colorimétrico. - El color se filtra después de que la luz de la fuente pasa a través de la lámina de vidrio lechoso y la lámina de vidrio que filtra la luz solar. Las características del espectro de la luz estándar obtenida son similares a las de la luz del norte. - Dos haces de luz paralelos se forman después de que la luz estándar pasa a través del espejo plano reflectante y el prisma. Estos dos haces de luz comparten el mismo tamaño y forma, e iluminan simultáneamente y de manera igual la lámina de vidrio coloreada del disco de color estándar y la muestra en el tubo colorimétrico. - El disco de color estándar contiene 26 agujeros de luz con un diámetro de Φ14. Gire la rueda giratoria del disco de color estándar en el lado derecho del instrumento para que el líquido de muestra pueda elegir el color correspondiente correcto en el experimento de comparación de colores. - El tubo colorimétrico se coloca dentro a través de la posición de la pequeña tapa en la parte superior del instrumento. - La lente ocular de observación consta de un espejo convexo y un espejo cóncavo. La lente ocular óptica tiene la capacidad de ajustar el haz de luz y enfocar. Características de Rendimiento - La lente ocular de observación consta de un espejo convexo y un espejo cóncavo. Con su ayuda, se puede observar tanto el color de la muestra como el color estándar. - La lente ocular óptica tiene la capacidad de ajustar el haz de luz y enfocar, y es fácil de usar. - Su estructura está diseñada razonablemente y es cómoda de manejar. - El número de color corresponde al número de color de ASTM D1500. Método de Uso del Instrumento 1. Preparación a. Use papel de limpieza de lentes para limpiar el tubo colorimétrico a fondo. b. Introduzca agua destilada en un tubo colorimétrico de modo que la profundidad del agua sea superior a 50 mm. Luego, coloque este tubo colorimétrico como líquido de referencia en el lado derecho del compartimento con tapa. c. Introduzca la muestra transparente en el otro tubo colorimétrico de modo que la profundidad del agua sea superior a 50 mm. Luego, coloque este tubo colorimétrico en el lado izquierdo del compartimento con tapa y manténgalo cubierto. d. Si la muestra está turbia y opaca, caliéntela hasta que desaparezca el color turbio. Luego, introdúzcala en el tubo colorimétrico y mídala inmediatamente. e. Si el color de la muestra es más oscuro que el color de la lámina de vidrio estándar No. 25, se utiliza queroseno para diluir la muestra antes de medir el color de la mezcla de queroseno y la muestra. La proporción del volumen de muestra a queroseno es 15:85. 2. Procedimiento Experimental a. Encienda el interruptor de encendido y gire la rueda giratoria del disco de color estándar en el lado derecho del instrumento. Al mismo tiempo, observe a través de la lente ocular de observación. Verá dos semicírculos de color, de los cuales el izquierdo es el color de la muestra, el otro es el color estándar. Si el color de la muestra es igual al de la lámina de vidrio estándar, las lecturas en el disco de figuras deben registrarse como la cromaticidad de la muestra. Si el color de la muestra está entre los colores de dos láminas de vidrio estándar adyacentes, entonces se debe registrar el rango del número de color, como No.11-12, o No.15-16. La muestra medida después de ser diluida debe anotarse como "líquido diluido" en el informe. b. Después de que la medición haya terminado, apague el interruptor de encendido, saque el tubo colorimétrico y lávelo bien para su uso posterior. Notas - Después de que la longitud focal y la luz se hayan ajustado correctamente, la lente óptica no debe moverse violentamente. Si es necesario realizar un ajuste, debe manejarse con cuidado. - Cuando el tubo colorimétrico que contiene la muestra se coloca dentro del instrumento, la superficie externa y la inferior deben limpiarse bien. - La lámina de vidrio de color estándar debe verificarse con el líquido de comparación de color estándar ASM D1500 cada seis meses. Si la diferencia entre el color de la lámina de color y el color del líquido de comparación de color con el número de color correspondiente es mayor que un número de color, el disco de color debe reemplazarse o enviarse a su fabricante para ser estandarizado. - Anexo: diagrama de comparación del número de color. Lista de Empaque No. | Artículo | Cantidad 1 | Unidad principal | 1 2 | Tubo colorimétrico | 2 Especificaciones Técnicas / Características - Modelo: HZSD-29 - Aplicación: Determinación del color de aceites lubricantes y productos derivados del petróleo según ASTM D1500 - Fuente de alimentación: 240V, 100W - Tubo colorimétrico: Diámetro interior Φ32.5~Φ33.4mm, altura 120~130mm - Disco de color estándar: 26 agujeros de luz (25 con láminas de vidrio, 1 en blanco) - Lente ocular de observación: Espejos convexos y cóncavos, haz ajustable y enfoque - Estructura: Disco de luz estándar, lentes ópticas, fuente de luz, tubo colorimétrico
