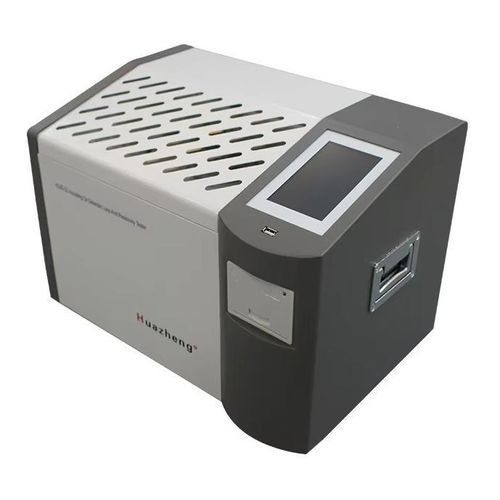

Comprobador dieléctrico HZJD-2Z

de resistencia internade temperaturade factor de disipación

Descripción general
El medidor de pérdidas dieléctricas y resistividad para aceites aislantes HZJD-2Z está diseñado y fabricado según la norma GB/T5654-2007 «Mediciones de permitividad relativa, factor de pérdida dieléctrica y resistividad CC en materiales aislantes líquidos». Se utiliza para medir el factor de disipación dieléctrica y la resistividad CC de aceites aislantes y otros líquidos aislantes. El instrumento se caracteriza por su estructura integrada e incluye una celda de prueba, un controlador de temperatura, un sensor de temperatura, un puente de prueba de pérdidas dieléctricas, una fuente de alimentación de CA, un condensador estándar, un medidor de alta resistencia, una fuente de alto voltaje CC y otros componentes principales. El instrumento emplea tecnología totalmente digital y realiza mediciones automáticas inteligentes. Está equipado con una pantalla LCD a color de gran tamaño (800 x 480) que muestra instrucciones en chino para cada paso. Los resultados de las pruebas se almacenan e imprimen automáticamente, lo que permite que un operador sin formación especializada pueda utilizarlo con facilidad.

• La celda de prueba utilizada, de tres electrodos y conforme a la norma nacional GB/T5654-2007, con una separación entre electrodos de 2 mm, permite eliminar los efectos de la capacitancia parásita y las fugas en los resultados de las pruebas de pérdida dieléctrica. El aparato está equipado con un interruptor solenoide de drenaje de aceite, lo que permite vaciar la celda de prueba sin necesidad de retirarla y enjuagarla junto con la muestra.
• El instrumento emplea calentamiento por inducción de frecuencia media y un algoritmo de control de temperatura PID. Este método de calentamiento presenta las ventajas de un calentamiento sin contacto entre la celda de prueba y el elemento calefactor, un calentamiento uniforme, alta velocidad, control sencillo y un control preciso de la temperatura dentro del rango de error de la temperatura preestablecida.
• El capacitor estándar interno es un capacitor de tres electrodos relleno de gas SF6, y su pérdida dieléctrica y capacidad eléctrica son independientes de la temperatura ambiente, la humedad y otros efectos, por lo que se puede garantizar la precisión del instrumento incluso después de un uso prolongado.
• La fuente de alimentación de prueba de CA utiliza conversión CA-CC-CA, lo que evita eficazmente que las fluctuaciones en la tensión y frecuencia de la red eléctrica afecten la precisión de la medición de pérdidas dieléctricas. Incluso con un generador, el instrumento puede funcionar correctamente.
• Función de protección integral: En caso de sobretensión, sobrecorriente o cortocircuito de alto voltaje, el instrumento interrumpe rápidamente la presión y emite una señal de advertencia. Si el sensor de temperatura falla o se desconecta, el instrumento también emitirá una señal de advertencia.
• El horno de calentamiento por inducción de media frecuencia cuenta con un relé limitador de temperatura. Cuando la temperatura supera los 120 grados, el aparato desactiva el relé y detiene el calentamiento.
• Se facilita la configuración de los parámetros experimentales. Rango de ajuste de temperatura: 0~125°C, rango de ajuste de voltaje CA: 500~2000V, rango de ajuste de voltaje CC: 0~500V.
• Utiliza una pantalla LCD de gran tamaño con retroiluminación y visualización nítida. Su interfaz intuitiva permite seguir las instrucciones del menú en chino, introducir el comando y realizar la prueba automáticamente. Además, almacena e imprime los resultados de las pruebas automáticamente.
• Reloj en tiempo real incorporado: la fecha y hora de la prueba se pueden guardar, mostrar e imprimir junto con los resultados de la prueba.
• Funciones de calibración de la pila seca limpia. La medición de la capacitancia y el factor de pérdida dieléctrica de la pila seca permite determinar sus condiciones de limpieza y montaje. Los datos de calibración se guardan automáticamente, lo que facilita el cálculo de la permitividad relativa y la resistividad en corriente continua.

Principales indicadores técnicos
Fuente de alimentación de tensión: CA 220V±10%
Frecuencia de potencia: 50 Hz/60 Hz ±1 %
Rango de medición:
capacidad eléctrica: 5pF~200pF
Permitividad relativa: 1.000~30.000
factor de pérdida dieléctrica: 0,00001~100
Resistividad CC: 2,5 MΩm ~ 20 TΩm
Precisión de medición:
capacidad eléctrica: ± (1% del valor medido + 0,5 pF)
Permitividad relativa: ±1% del valor medido
factor de disipación dieléctrica: ± (1% del valor medido+0,0001)
Resistividad CC: ±10% del valor medido
Resolución:
capacidad eléctrica: 0,01 pF
Capacitancia relativa: 0,001
factor de disipación dieléctrica: 0.00001
Rango de temperatura medido: 0~125°C
error de medición de temperatura: ±0,5°C
Tensión de prueba CA (RMS): 500~2000V Ajustable continuamente, frecuencia 50Hz
Tensión de prueba CC: 0~500V Ajustable continuamente
consumo de energía: 100 W
Dimensiones externas: 500×360×420
Peso total: 22 kg

Condiciones de uso
Temperatura ambiente: 0°C~40°C
Humedad relativa (HR):

Características / Especificaciones técnicas

• Modelo: HZJD-2Z
• Medición de pérdidas dieléctricas y resistividad en aceites aislantes
• Norma: GB/T5654-2007
• Medición automática e inteligente
• Pantalla LCD a color de gran tamaño
• Almacenamiento e impresión automática de resultados
• Protección contra sobretensión, sobrecorriente y cortocircuito
• Calibración automática de pila seca
• Fuente de alimentación: 220V±10%, 50/60Hz
• Dimensiones: 500×360×420 mm
• Peso: 22 kg
