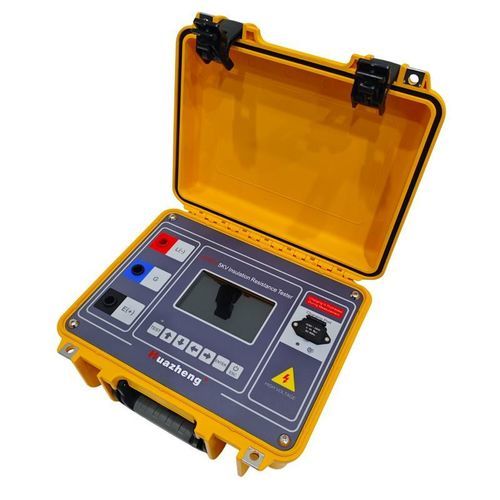

Comprobador de resistencia de aislamiento HZ3051

de instalación eléctricapara dispositivos eléctricospara diagnóstico

Descripción
El comprobador de resistencia de aislamiento sirve para evaluar la calidad del aislamiento de equipos eléctricos en mantenimiento predictivo, puesta en marcha y diagnóstico de campo. Diseñado para uso portátil, admite voltajes de prueba ajustables, modos de prueba múltiples y registro de datos para localizar puntos débiles de aislamiento y reducir tiempos de inactividad.

Control y funcionamiento del equipo
El equipo está controlado por un microordenador de un solo chip e incluye funciones de descarga automática. Ofrece medidas de alta precisión con manejo sencillo, optimizado para ensayos rápidos en transformadores y equipos en campo.

Características principales

• Pantalla LCD color industrial de 5 pulgadas, resolución 800×480.
• Seis tensiones de ensayo fijas: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; modo personalizado 50 V–5000 V ajustable en pasos de 10 V (mantener pulsado cambia a pasos de 50 V).
• Corriente de cortocircuito ajustable 1–6 mA (pasos de 1 mA); máx. 6 mA.
• Potencia de salida continua máxima 27 W.
• Circuito de descarga independiente para descarga rápida y segura tras la prueba.
• Protección frente a descargas y modo de arco continuo para localizar puntos débiles de aislamiento.
• Pruebas soportadas: Resistencia de aislamiento (IR), Relación de absorción dieléctrica (DAR), Índice de polarización (PI), Tensión por escalones (SV); modos DAR: R60s/R30s y R60s/R15s.
• Voltímetro AC/DC integrado con detección automática CC/CA y medida de frecuencia AC.
• Filtros hardware y software configurables para mejorar inmunidad a interferencias.
• Almacenamiento independiente del tiempo de prueba por modo y apagado automático configurable por inactividad o batería baja.
• Batería estándar de gran capacidad 16,8 V 3200 mAh con cargador rápido integrado; caja de batería reemplazable e indicación de carga/estado en panel y LCD.

Lista de embalaje (elementos incluidos)

• Unidad principal (tester): 1 pc
• Cables de prueba: 1 juego (1 cable HV rojo, 1 cable de protección apantallado azul, 1 cable HV negro)
• Cable de alimentación de tres conductores: 2 pcs
• Manual de usuario: 2 pcs
• Tarjeta de garantía: 1 pc
• Informe de prueba: 1 pc

Especificaciones técnicas

• Rangos de resistencia y resoluciones de ejemplo a 5 kV: 0–9,99 kΩ (0,01 kΩ); 10,0–99,9 kΩ (0,1 kΩ); 100–999 kΩ (1 kΩ); 1,00–9,99 MΩ (10 kΩ); 10,0–99,9 MΩ (100 kΩ); 100–999 MΩ (1 MΩ); 1,00–9,99 GΩ (10 MΩ); 10,0–99,9 GΩ (100 MΩ); 100–999 GΩ (1 GΩ); 1,00–2,00 TΩ (10 GΩ).
• Valores de escala completa por tensión de ensayo: 100 V → 40 GΩ; 250 V → 100 GΩ; 500 V → 200 GΩ; 1000 V → 400 GΩ; 2500 V → 1,00 TΩ; 5000 V → 2,00 TΩ.
• Tiempo de prueba: ajustable 1–60 minutos, paso 30 s.
• Tensiones fijas: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; tensión autodefinida 50 V–5000 V, paso mínimo 10 V (mantener para paso 50 V).
• Precisión salida tensión: 0% ~ +10%; precisión corriente de cortocircuito ±5%.
• Voltímetro AC/DC: 10 V–660 V, ±(2%+3); frecuencia AC 25–85 Hz, resolución 0,1 Hz, ±0,2 Hz.
• Medición de capacitancia: 10 nF–25 µF (tensión ≥100 V), precisión ±10% ±5 nF; tasa de descarga 5 kV → 50 V: ≤0,47 s/µF.
• Alimentación AC 85–264 Vrms, 50/60 Hz, 25 VA; batería interna 16,8 V 3200 mAh; cargador 16,8 V 1,5 A; autonomía indicativa 5 kV @100 MΩ ≈ 6 h.
• Dimensiones 320 × 270 × 150 mm; peso ≈ 2,9 kg; temperatura de funcionamiento -10 °C a 50 °C; humedad relativa ≤90% (sin condensación).
