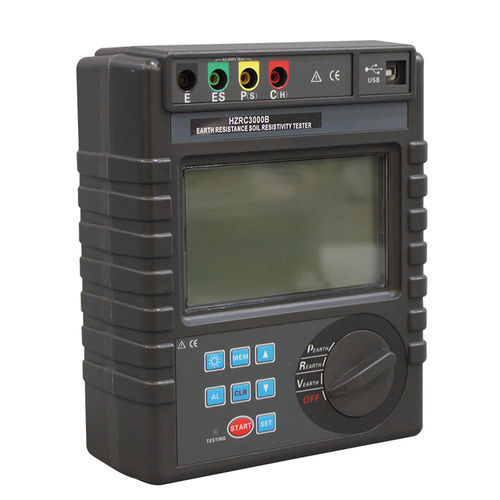

Comprobador de resistencia de tierra HZRC3000B

de resistividad del terrenopara aparatos eléctricosde instalación eléctrica

Resumen
El HZRC3000B de Huazheng es un medidor portátil de resistencia de tierra y resistividad del suelo para medir resistencia de puesta a tierra, resistividad del terreno, potencial de tierra y tensión AC. Admite métodos de 4 polos, 3 polos y 2 polos simples e integra FFT y AFC para reducir interferencias y garantizar repetibilidad estable. Dispone de pantalla LCD grande retroiluminada, memoria interna y salida RS232 para supervisión por software y generación de informes; es apto para energía, telecomunicaciones, meteorología, campos petrolíferos, construcción y protección contra rayos.

Funciones principales

• Modos de medición: 4 polos (preciso), 3 polos y 2 polos (simple).
• Medición de resistividad del suelo (método Wenner 4 polos compatible).
• Anti‑interferencias: FFT y AFC con detección automática de ruido; frecuencias de prueba seleccionables (128/111/105/94 Hz).
• Pantalla LCD de 4 dígitos con retroiluminación azul; indicador LED parpadeante y barra de progreso durante la medición.
• Memoria para hasta 300 conjuntos de datos; interfaz RS232 para carga y supervisión por software.

Aplicaciones

• Sistemas eléctricos y subestaciones
• Telecomunicaciones y puesta a tierra de antenas
• Protección contra rayos y mantenimiento de tierras
• Estudios geotécnicos y mediciones de resistividad
• Sitios petrolíferos, obras y pruebas eléctricas industriales

Operación e indicadores

• Cuenta atrás en LCD, LED intermitente y barra de progreso para seguimiento claro del estado de la medición.
• Iconos MEM, FULL, HOLD/READ; alarma audible cuando se supera un umbral configurado.
• Selección automática de rango con opción de control manual.

Alimentación y batería

• Alimentación: DC 9 V mediante 6 × R14S (1,5 V) pilas secas según la placa del equipo.
• Autonomía en espera: aprox. 300 horas (según uso y retroiluminación).
• Indicador de batería baja: sustituir baterías cuando se indique.

Accesorios (estándar)

• Cables de prueba 4 hilos (ej.: rojo 20 m, negro 20 m, amarillo 20 m, verde 10 m) y juegos 2 hilos para mediciones simples.
• Estacas auxiliares: 4 pcs Ø10 mm × 150 mm.
• Cable de comunicación RS232 (~1,5 m), estuche de transporte y manual.

Capacidades de medición

• Resistencia de tierra: 0,00 Ω – 30,00 kΩ con subrangos y conmutación auto/manual.
• Resistividad del suelo: 0,00 Ω·m – 9000 kΩ·m mediante método Wenner; espaciamientos configurables entre 1 m y 100 m.
• Corriente de prueba: corriente de cortocircuito AC hasta 20 mA máx.; tensión en circuito abierto AC hasta 40 V máx.

Especificaciones técnicas

• Modelo: HZRC3000B
• Precisión resistencia de tierra: típ. ±2% rdg ±3 dígitos en rangos bajos; rangos altos según documentación (p. ej. ±4% rdg ±3 díg).
• Resoluciones: 0,01 Ω / 0,1 Ω / 1 Ω / 10 Ω según rango.
• Frecuencias AFC: 128 Hz / 111 Hz / 105 Hz / 94 Hz.
• Pantalla: LCD 4 dígitos supergrande con retroiluminación azul; marco LCD aprox. 128 × 75 mm.
• Dimensiones: unidad aprox. 215 × 190 × 95 mm; peso del equipo ~1.443 g (con baterías); paquete total ~4,5 kg.
• Memoria: hasta 300 conjuntos; exportación, informes e impresión vía RS232 y software.
• Normas: IEC61326, IEC61010‑1, serie IEC61557; JJG‑366‑2004 referenciado para resistividad.
