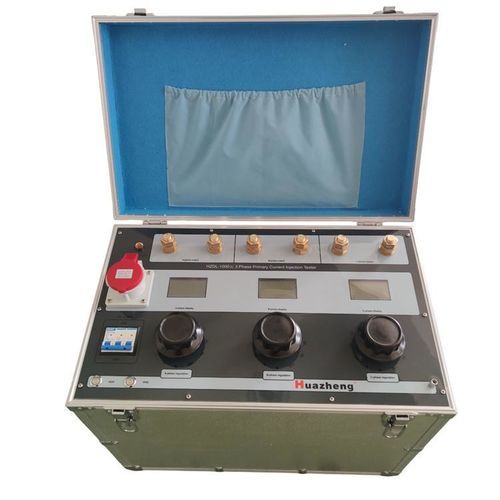

Comprobador de corriente alterna HZDL-1000III

de potenciade fasede corriente primaria

Descripción general
El HZDL-1000III es un generador trifásico de alta corriente (regulador de corriente trifásico) desarrollado por Huazheng Electric Manufacture. Incorpora reguladores autoacoplados de baja pérdida y convertidores con núcleos de alta permeabilidad junto con diseño CNC, lo que mejora la inmunidad a interferencias, aumenta la potencia de salida y reduce el volumen frente a generaciones anteriores.

Aplicaciones

• Pruebas de inyección primaria y calibración de relés de protección
• Pruebas de relés térmicos y protectores de motor
• Pruebas funcionales de contactores y disyuntores
• Pruebas de interruptores neumáticos y aparamenta
• Calibración de pantallas de protección y cuadros eléctricos

Características principales

• Diseño integrado con panel frontal en PVC
• Aparato con amperímetro digital en panel para observación y registro del corriente primaria
• Salida de corriente True RMS con ajuste continuo
• Rango de salida AC 0–1000 A, ajuste sin escalones
• Potencia nominal 10 kVA (1×3) y volumen compacto (aprox. 30%–70% respecto a productos similares)
• Forma de onda de salida: seno estándar con baja ondulación (coeficiente ≤ 0,3%)
• Alta estabilidad de corriente (~0,2%) y estabilidad de medida
• Funciones de protección: sobrecorriente y sobretensión
• Rango de temporización: 0,01 s – 999,999 s

Instrucciones de uso

• Verificar el cableado y el buen contacto de los conectores antes de conectar la alimentación
• Si aparece un fenómeno anómalo al arrancar o durante la prueba (ignición, ausencia de visualización, etc.), cortar la alimentación y revisar el cableado
• Los terminales de salida de corriente deben formar un circuito cerrado; en caso contrario, el equipo no generará corriente
• Seleccionar conductores de salida externos de cobre según ≥10 A/mm²; configuración estándar: dos cables de prueba de 3 m
• Diseñado para duraciones cortas (5 minutos); para pruebas en lote mantener tiempo de trabajo <2,5 minutos y esperar ≈10 minutos entre ciclos; seguir procedimientos específicos para pruebas de larga duración

Características / especificaciones técnicas

• Modelo: Generador de Alta Corriente HZDL-1000III
• Marca: Huazheng Electric Manufacture
• Clasificación ambiental: Grupo III (GB6587.1-86)
• Tensión de entrada: CA 380/220 V, 50 Hz, trifásico 4 hilos
• Potencia nominal: 10 kVA (1 × 3)
• Corriente de salida: AC 0–1000 A, ajustable continuamente; visualización mediante amperímetro digital en panel
• Tensión de salida: 10 V
• Forma de onda: seno estándar, ondulación ≤ 0,3%
• Medición/visualización: valores eficaces True RMS para corriente y tensión; alta precisión (diseñado con materiales 0.2S; rendimiento práctico ≈0,3; visualización por encima del nivel 0,5)
• Modo de salida: True RMS, ajuste continuo
• Estabilidad de corriente: 0,2%
• Estructura: integrada
• Cableado: según requisitos de la prueba
• Protecciones: sobrecorriente y sobretensión
• Temporizador: 0,01 s–999,999 s
