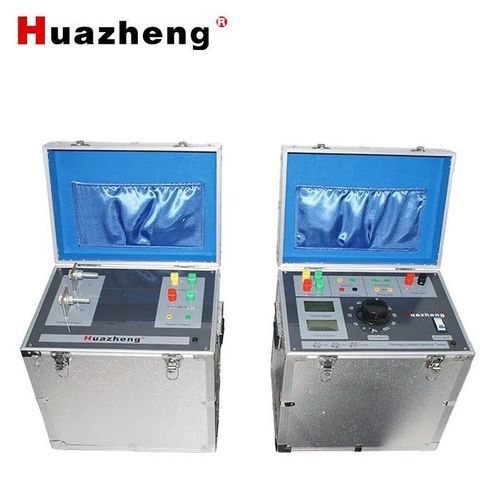

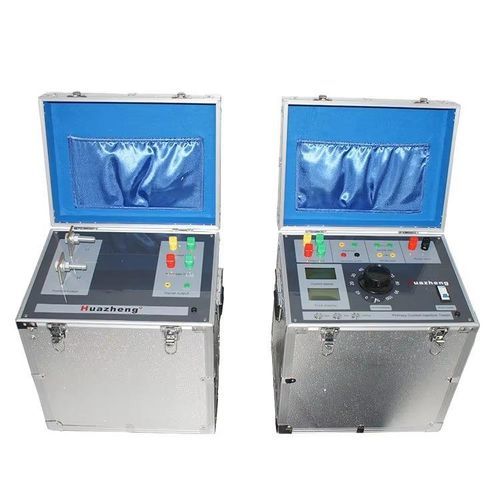

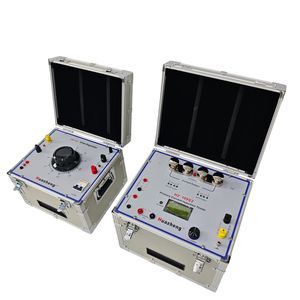

Fuente de corriente alimentación eléctrica AC HZ5373

CAprogramable

Descripción general
El HZ5373 es un equipo de inyección de corriente primaria de 3000 A (upconverter) destinado a pruebas de protección de barras primarias y verificación de relaciones de transformadores de corriente. Integra mecanizado CNC, un regulador de tensión autoacoplado de baja potencia y gran capacidad y un convertidor con núcleo de hierro de alta permeabilidad para entregar la potencia nominal en un chasis compacto y transportable.

Características de rendimiento

• Chasis compacto con panel frontal en PVC, apto para uso en campo.
• Visualización en panel de valores primarios y secundarios para facilitar la observación y el registro.
• Precisión de medida: precisión práctica ~0,3 (declarada mejor que nivel 0,5).
• Alta potencia de salida con gran capacidad de carga; salida AC continua hasta la capacidad nominal.
• Volumen y peso reducidos (aprox. 30%–70% de unidades comparables) para facilitar el transporte.
• Pantalla LCD 6,5 cifras para tensión/corriente y pantalla de matriz de puntos 128×64 para datos del sistema.
• Bloqueo de visualización del indicador para lecturas estables durante pruebas de relación.
• Detección automática de polaridad del transformador y detección automática de la relación.
• Función de auto-bloqueo y circuitos de protección estándar integrados.

Funciones principales y principio de funcionamiento

• Los circuitos de medida incluyen lazo de medida de corriente y lazo de polaridad; opcionalmente disponible lazo de medida de tensión (adquisición aislada por PT).
• Medida de corriente: TC de baja impedancia, amplificador controlado por programa y circuitos de muestreo.
• Control digital: MCU de 16 bits con adquisición en tiempo real que compara valores medidos con los valores ajustados para temporización y funciones de protección.
• Forma de onda de salida: onda sinusoidal estándar, coeficiente de rizado < 0,3 %.
• Modo de salida: corriente continua ajustable en valor eficaz real, alta estabilidad (0,2 %).
• Protecciones: funciones integradas de protección contra sobrecorriente y sobretensión.

Funcionamiento y notas de uso

• Verificar el cableado y el contacto de los conectores antes de encender la unidad.
• Si se detecta cualquier anomalía al arrancar (sin pantalla, humo, olor a quemado), desconectar inmediatamente la alimentación y revisar el cableado.
• Asegurar que el terminal de salida de corriente forme un circuito cerrado; de lo contrario no se generará corriente.
• Usar conductores de cobre externos dimensionados ≥ 10 A/mm²; la configuración estándar incluye dos cables de prueba de 3 m.
• Diseñado para salida en servicio corto: 5 minutos; para ensayos por lotes mantener ciclos < 2,5 minutos; planificar condiciones térmicas para ensayos prolongados.
• Secuencia de operación: poner la perilla de corriente a cero → conectar primario/secundario según corresponda → encender → habilitar control de potencia → ajustar corriente con la perilla → leer amperímetros primario/secundario para cálculo de relación. Para pruebas de impacto, ajustar la corriente requerida y usar el interruptor de impacto según el procedimiento.

Lista de embalaje

• Generador principal de alta corriente — 1
• Cables de prueba de alta corriente — 2
• Cable de alimentación — 1

Notas / Especificaciones técnicas

• Modelo: HZ5373 (generador de alta corriente 3000 A).
• Grupo ambiental: Grupo III según GB6587.1-86 (uso exterior posible según norma).
• Tensión de entrada: AC 380 V ±10 %.
• Potencia nominal: 30 kVA.
• Corriente de salida: AC 0–3000 A, ajuste continuo; amperímetro digital en panel.
• Tensión de salida: típ. > 10 V en condiciones operativas.
• Forma de onda: sinusoidal; rizado < 0,3 %.
• Precisión de medida: práctica ~0,3 (material 0.2S); precisión del sistema mejor que 0,5.
• Estabilidad de corriente: 0,2 %.
• Protecciones: sobrecorriente y sobretensión integradas.
