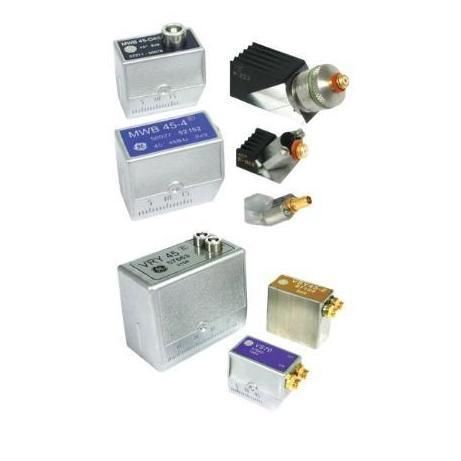

Transductor de ultrasonidos de doble cabezal

acodadode hazde contacto directo

Resumen del producto
La serie WB/WK de transductores ultrasónicos de haz oblicuo está diseñada para inspección por ultrasonidos de soldaduras e inspección NDT con trayectoria inclinada en componentes industriales. Las sondas basadas en cuña introducen ondas de corte o longitudinales en la pieza de ensayo con ángulos definidos para detectar defectos inclinados asociados a soldaduras y estructuras.

Características clave

• Diseño de haz oblicuo con cuña para transmitir ondas de corte o longitudinales a ángulos seleccionados.
• Configuraciones disponibles: tamaño grande, tamaño pequeño y transductores de haz oblicuo de doble elemento.
• Opciones de cuña integral y reemplazable, además de estilos de cambio rápido y montaje por tornillo según la familia de modelos.
• Ángulos comunes: 35°, 38°, 45°, 60°, 70°, 77°, 80° y 90°.
• Opciones de frecuencia: 1 MHz, 2 MHz, 2,25 MHz, 4 MHz y 5 MHz según la familia de modelos.
• Conectores: Lemo 1, Lemo 00, BNC, Microdot y MMD.
• Opciones de cuña de alta temperatura disponibles para pruebas hasta 200°C (400°F) en configuraciones seleccionadas.

Aplicaciones
Adecuado para inspección ultrasónica de soldaduras e inspección con trayectoria inclinada cuando las sondas de haz recto no son adecuadas. Aplicaciones típicas: soldaduras en tuberías, tanques, recipientes a presión, ejes, forjas, fundiciones, puentes, ruedas y rieles ferroviarios, tubos, bombas, carcasas de válvulas, álabes de turbina, ejes y llantas.

Estructura del producto

• Introducción por cuña: montaje integral o reemplazable que genera el ángulo definido en la pieza de ensayo.
• Configuración de gran tamaño: para inspección general de soldaduras, objetos grandes y secciones gruesas.
• Configuración de pequeño tamaño: sondas compactas para acceso restringido, objetos pequeños o secciones finas.
• Opción de doble elemento: elementos de transmisión y recepción separados para tareas específicas de inspección.
• Variantes de cuñas: reemplazables, ángulos personalizados, curvadas, de cambio rápido, montadas con tornillo y de alta temperatura disponibles según la familia de modelos.

Especificaciones
La serie WB/WK admite inspección por ultrasonidos de contacto con haz oblicuo para NDT e inspección de soldaduras. Los tipos de configuración incluyen grande, pequeño y doble elemento. Familias de modelos: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD y ADP. Las opciones de frecuencia y ángulo varían según la familia de modelos y la referencia de material.

Opciones de modelo

• Haz oblicuo gran tamaño — Uso típico: inspección general de soldaduras, objetos grandes, secciones gruesas, tuberías, tanques, recipientes a presión; Frecuencias: 1 MHz, 2 MHz habituales; Ángulos: 35°–90° según el modelo; Cuña: integral o reemplazable.
• Haz oblicuo pequeño tamaño — Uso típico: soldaduras en objetos más pequeños y secciones finas, tubos, tuberías, contenedores, bombas, carcasas de válvulas, álabes de turbina, ejes, llantas; Frecuencias: 2 MHz, 4 MHz, 5 MHz; Cuerpo compacto con cuña integral o reemplazable.
• Haz oblicuo doble elemento — Uso típico: inspecciones que requieren elementos de transmisión/recepción separados; Frecuencias: 2 MHz, 2,25 MHz, 4 MHz, 5 MHz; Estructura: elementos separados con configuración de cuña para haz oblicuo.

Notas de integración
Seleccionar la sonda según la geometría de la soldadura, el ángulo de inspección requerido, la frecuencia, el tipo de cuña y el espacio de acceso. Estos transductores requieren detectores de defectos ultrasónicos compatibles, el acoplamiento adecuado y la configuración de cuña correcta. Configuraciones personalizadas disponibles bajo demanda.

Especificaciones técnicas

• Tipo de producto: transductor ultrasónico de haz oblicuo
• Método de inspección: inspección por ultrasonidos de contacto con haz oblicuo
• Categoría de aplicación: NDT, inspección de soldaduras, detección de defectos
• Tipos de configuración: gran tamaño, pequeño tamaño, doble elemento
• Familias de modelos: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Opciones de frecuencia: 1 MHz; 2 MHz; 2,25 MHz; 4 MHz; 5 MHz
• Opciones de ángulo: 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Opciones de cuña: integral, reemplazable, cambio rápido, montaje por tornillo, a medida, alta temperatura
• Opciones de conector: Lemo 1, Lemo 00, BNC, Microdot, MMD
• Capacidad de alta temperatura: Hasta 200°C / 400°F en algunas configuraciones
