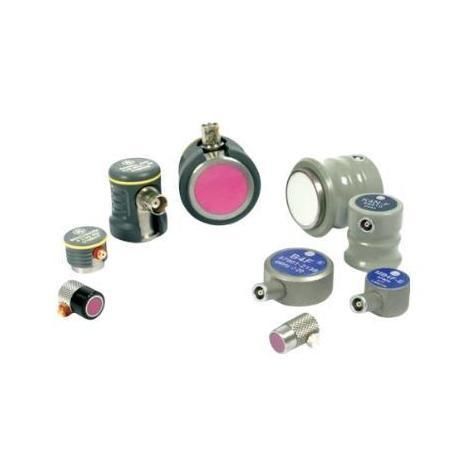

Transductor de ultrasonidos de placa

de hazcon contactode contacto directo

Resumen del producto
La serie de transductores de contacto de haz recto resistentes al desgaste es una familia de sondas ultrasónicas para inspección manual por contacto de piezas metálicas de geometría simple. Está concebida como componente frontal para equipos de detección de defectos compatibles y requiere un medio de acoplamiento adecuado para la inspección manual.

Características clave

• Arquitectura de transductor de haz recto para inspección ultrasónica NDT.
• Placa de desgaste permanente resistente al roce para contacto directo con superficies metálicas.
• Modelos de uso general para placas, forjas, lingotes, piezas fundidas y barras.
• Opciones de diámetro reducido para tuberías, tubos y zonas confinadas.
• Variantes tipo punta (Type F) para acceso a espacios reducidos.
• Opciones de conectores: Lemo 00, Microdot, BNC, LEMO‑1 (según modelo).
• Versiones con conectores montados lateralmente o en la parte superior según la familia de modelos.
• Configuraciones y accesorios personalizados disponibles bajo solicitud.

Aplicaciones
Esta serie de transductores es adecuada para el ensayo ultrasónico manual NDT de componentes metálicos que requieren sondas de contacto directo. Objetivos típicos: placas, grandes forjas, lingotes, piezas fundidas, tuberías, tubos, tanques y barras. La serie también es apta para detección de laminaciones/delaminaciones y pruebas de unión, inspección de secciones gruesas y materiales de baja penetración. Los modelos tipo punta permiten inspecciones en accesos restringidos.

Estructura del producto

• Superficie de contacto resistente al desgaste: placa de desgaste permanente para inspecciones por contacto directo.
• Diseño para inspección por contacto: cuerpos de sonda manual pensados para uso con acoplante adecuado.
• Opción tipo punta: configuraciones Type F para acceso a zonas estrechas o empotradas.
• Opciones de conectores: Lemo 00, Microdot, BNC, LEMO‑1 según la configuración.

Especificaciones (tabla)
Ítem — Especificación
Tipo de producto — Transductor de contacto de haz recto resistente al desgaste
Método de inspección — Inspección ultrasónica por contacto
Categoría de aplicación — NDT y detección de defectos
Superficie de contacto — Placa de desgaste permanente resistente al roce
Familias de modelos — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Opciones de diámetro del elemento — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (dependiendo del modelo)
Opciones de frecuencia — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (dependiendo del modelo)
Opciones de conectores — Lemo 00, Microdot, BNC, LEMO‑1 (dependiendo de la configuración)
Accesorios — Cables de sonda y cables de conector según la familia de modelos
Configuración personalizada — Disponible a petición

Opciones de modelos (tabla)
Familia — Opciones de frecuencia — Tamaño del elemento — Notas conector / accesorio
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Cable de sonda MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Cable de sonda MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Conector Microdot; cable de sonda MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Cable de sonda MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Cable de sonda MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — Opciones de cable BNC o LEMO‑1
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Cuerpo tipo punta para espacios de acceso reducidos

Notas de integración
Seleccionar el transductor en función del material a inspeccionar, las limitaciones de acceso, la frecuencia requerida, el diámetro del elemento, el tipo de conector y el estilo del cuerpo de la sonda. Esta serie requiere detectores de fallas ultrasónicos compatibles y un acoplante apropiado para la inspección manual por contacto.

Especificaciones técnicas

• Tipo de producto: Transductor de contacto de haz recto resistente al desgaste
• Método de inspección: Inspección ultrasónica por contacto
• Categoría de aplicación: NDT y detección de defectos
• Superficie de contacto: Placa de desgaste permanente resistente al roce
• Familias de modelos: K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Opciones de diámetro del elemento: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (según modelo)
• Opciones de frecuencia: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (según modelo)
• Opciones de conectores: Lemo 00; Microdot; BNC; LEMO‑1 (según modelo)
• Accesorios: Cables de sonda (p. ej. MPKL2, MPKM2) y cables de conector según el modelo
• Variantes tipo punta (Type F) disponibles para acceso restringido
• Configuraciones personalizadas disponibles a petición
