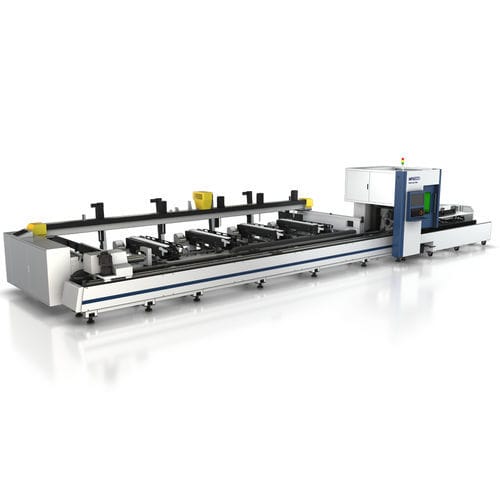

Máquina de corte láser de fibra MP6022D

para metalde tubosCNC

Resumen
La serie MP6022D de Hymson es una solución de corte láser de fibra para tubos, diseñada para producción de alta eficiencia y precisión. Admite configuraciones de carga semiautomática y totalmente automática según las necesidades de planta.

Características principales

• Alta velocidad y alta precisión para el corte de tubos pequeños y medianos
• Mandril neumático totalmente sellado para un agarre estable y mejor protección contra polvo
• Software de anidamiento estándar para optimizar el uso del material
• Sistema FSCUT profesional que integra múltiples funciones de corte de tubos
• Sistemas de carga opcionales semiautomático o totalmente automático para reducir mano de obra
• Opción de tratamiento de cola corta para maximizar la utilización del tubo

Estructura de la máquina
Estructura soldada placa‑tubo; el cuerpo principal se recoció para eliminar tensiones internas. Planitud/rectitud de superficie guía ≤0,05 mm; rugosidad máx. 0,8.

Mandril neumático completamente sellado
Mandril de alta precisión de carrera completa, alta fuerza de sujeción, gran recorrido, baja inercia rotacional y alta velocidad de giro. El mandril trasero dispone de estructura totalmente sellada contra el polvo.

Soporte auxiliar
Ruedas de diámetro variable que evitan el balanceo del tubo a alta velocidad, garantizan la precisión de rotación durante el corte y sirven de guía y soporte durante la alimentación.

Mecanismo de descarga
Plataforma de volteo elevable tipo servo que reduce el balanceo del tubo durante la rotación y se adapta automáticamente a diferentes tamaños, mejorando la eficiencia de descarga.

Configuración MP6022D — Carga semiautomática

• Tubos circulares: φ15 mm ~ φ120 mm
• Tubos cuadrados/rectangulares: □15 mm ~ □120 mm
• Longitud de carga: 6200 mm
• Peso máximo de carga: 500 kg
• Superficie indicativa: 7000 mm x 3000 mm

Configuración MP6022D — Carga totalmente automática

• Tubos circulares: φ15 mm ~ φ180 mm
• Tubos cuadrados/rectangulares: □15 mm ~ □140 mm
• Longitud de carga: 3000–6200 mm
• Peso máximo de carga: 2000 kg
• Superficie indicativa: 8000 mm x 4000 mm

Sistema CNC
Sistema de control FSCUT (base Windows 10) con comunicación EtherCAT. Interfaz táctil sencilla y operación facilitada mediante teclado y ratón inalámbricos.

Por qué elegir Hymson

• Extracción de polvo localizada e inteligente en el área de corte
• Control inteligente de gas: ahorro de hasta un 50 %
• Autoenfoque rápido y preciso
• Lubricación totalmente automática para engranajes y cremallera
• Instalación, formación y soporte por ingenieros formados en fábrica

Características / especificaciones técnicas

• Modelo: MP‑6022D / MP6022D
• Rango de tubos (Carga totalmente automática): Circulares Φ15–Φ180 mm; Cuadrados/rectangulares □15–□140 mm
• Rango de tubos (Carga manual): Circulares Φ10–Φ220 mm; Cuadrados/rectangulares □10–□150 mm
• Longitud de residuo de corte: ≥210 mm / 100 mm
• Peso máximo por tubo: 300 kg
• Superficie típica: 12000 mm x 3000 mm (según configuración)
• Velocidad posicionamiento X/Y: 60 m/min; aceleración: 1,0 g; precisión: 0,03 mm
• Velocidad posicionamiento Z: 60 m/min; aceleración: 2 g; precisión: 0,03 mm
• Ejes B1/B2: rotación infinita 100 rpm; aceleración angular 100 rad/s²
