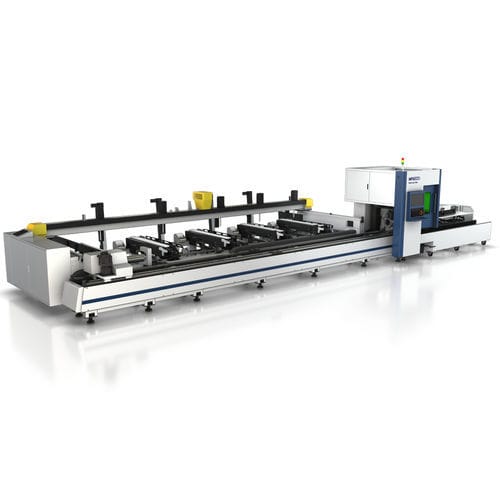

Máquina de corte láser de fibra MP-6012Dpara metalde tubosCNC
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser de fibra
- Material tratado
- para metal
- Producto tratado
- de tubos
- Sistema de control
- CNC
- Aplicaciones
- para aplicaciones industriales
- Carga de la pieza
- de carga manual, con carga automatizada
- Estructura
- de gran formato
- Otras características
- semiautomática, de alta precisión, de alta velocidad, de alto rendimiento, con servomotor
- Carrera X
3.000 mm, 6.200 mm
(118,11 in, 244,09 in)- Diámetro del tubo
Máx.: 120 mm
(5 in)Mín.: 10 mm
(0 in)- Velocidad de corte
1 m/s
(3,281 ft/s)- Repetibilidad
0,03 mm
(0,0012 in)- Aceleración
11,77 m/s², 19,61 m/s²
(38,62 ft/s², 64,34 ft/s²)- Longitud total
Máx.: 12.000 mm
(472 in)Mín.: 7.000 mm
(276 in)- Ancho total
Máx.: 4.000 mm
(157 in)Mín.: 3.000 mm
(118 in)- Peso
150 kg
(330,69 lb)- Capacidad de carga
Máx.: 2.000 kg
(4.409,2 lb)Mín.: 500 kg
(1.102,3 lb)
Descripción
Descripción general
Características principales
Estructura de la máquina
Mandril neumático totalmente sellado
Soporte auxiliar
Mecanismo de descarga
Configuraciones de carga
Configuración MP6012D — Carga semiautomática
Configuración MP6012D — Carga totalmente automática
Sistema CNC
Índices de rendimiento (elementos clave)
Por qué elegir Hymson Laser
Especificaciones técnicas
- La máquina de corte por láser de fibra para tubos MP6012D de Hymson es una solución mejorada para el procesamiento láser de alta eficiencia y el corte tubular de precisión en producción industrial.
Características principales
- Alta velocidad, alta eficiencia y alta precisión para el corte de tubos pequeños y medianos.
- Mandril neumático totalmente sellado para mayor estabilidad, precisión y protección contra polvo.
- Software de anidamiento estándar y sistema profesional FSCUT para programación y mecanizado eficientes.
- Opcional: sistemas de carga semiautomáticos o totalmente automáticos y manejo de cola corta para maximizar el aprovechamiento del material y reducir mano de obra.
Estructura de la máquina
- Estructura soldada placa-tubo; cuerpo principal soldado y recocido para eliminar tensiones internas.
- Planitud y rectitud de la superficie guía ≤0,05 mm; rugosidad superficial máxima 0,8.
Mandril neumático totalmente sellado
- Mandril de carrera completa y alta precisión con gran fuerza de sujeción, gran recorrido, baja inercia rotacional y alta velocidad de rotación.
- Mandril trasero con estructura sellada para mejorar la protección contra polvo y la fiabilidad.
Soporte auxiliar
- Ruedas de apoyo de diámetro variable que evitan el balanceo del tubo durante la rotación a alta velocidad y garantizan la precisión de rotación durante el corte.
- Proporciona guía y soporte durante la alimentación para una transferencia de material estable.
Mecanismo de descarga
- Plataforma basculante elevable tipo servo que reduce el balanceo durante la rotación y se adapta automáticamente a distintos tamaños de tubo, mejorando la eficiencia de descarga.
Configuraciones de carga
Configuración MP6012D — Carga semiautomática
- Tubos circulares: φ15 mm ~ φ80 mm
- Tubos cuadrados/rectangulares: □15 mm ~ □80 mm
- Longitud de carga: 6200 mm
- Peso máximo de carga: 500 kg
- Superficie en planta (semi-auto): 7000 mm x 3000 mm
Configuración MP6012D — Carga totalmente automática
- Tubos circulares: φ15 mm ~ φ80 mm
- Tubos cuadrados/rectangulares: □15 mm ~ □80 mm
- Longitud de carga: 3000–6200 mm
- Peso máximo de carga: 2000 kg
- Superficie en planta (full-auto): 8000 mm x 4000 mm
Sistema CNC
- Sistema de control FSCUT desarrollado sobre Windows 10, con comunicación EtherCAT e integración de módulos de corte láser específicos para tubos.
- Interfaz sencilla, pantalla táctil, teclado y ratón inalámbricos para operación intuitiva.
Índices de rendimiento (elementos clave)
- Modelo: MP-6012D
- Diámetro (carga automática, circular): φ15 mm–φ80 mm
- Diámetro (carga manual, circular): Φ10 mm–Φ120 mm
- Tubos cuadrados/rectangulares: □15 mm–□80 mm (auto), 10 mm–□80 mm (manual)
- Longitud de residuo de corte: ≥200 mm / 60 mm
- Peso máximo de un solo tubo: 150 kg
- Superficie en planta (ejemplo): 12000 mm x 3000 mm
- Velocidad de posicionamiento X/Y: 60 m/min; aceleración: 1,2 g; precisión: 0,03 mm
- Velocidad de posicionamiento Z: 60 m/min; aceleración: 2 g; precisión: 0,03 mm
- Ejes B1/B2: rotación infinita hasta 150 rpm; aceleración angular 120 rad/s²
Por qué elegir Hymson Laser
- Sistema inteligente de extracción de polvo centrado en el área de corte para mejorar la ventilación.
- Sistema inteligente de control de gas que puede reducir el consumo de gas hasta un 50%.
- Autoenfoque para ajuste rápido y preciso del haz.
- Sistema de lubricación totalmente automático para menor mantenimiento.
- Instalación, formación y soporte por ingenieros formados por la fábrica.
Especificaciones técnicas
- Modelo: MP6012D (MP-6012D)
- Aplicación: corte por láser de fibra para tubos circulares, cuadrados y rectangulares
- Diámetro carga automática (circular): φ15 mm–φ80 mm
- Diámetro carga manual (circular): Φ10 mm–Φ120 mm
- Tamaño tubos cuadrados/rectangulares: □15 mm–□80 mm (auto), 10 mm–□80 mm (manual)
- Longitud de carga (semi-auto): 6200 mm
- Longitud de carga (full-auto): 3000–6200 mm
- Peso máximo por tubo: 150 kg
- Carga máxima (semi-auto): 500 kg; (full-auto): 2000 kg
- Superficie en planta: ver configuraciones arriba
- Velocidades y precisiones: ver índices de rendimiento
- Sistema de control: FSCUT (Windows 10, EtherCAT)
- Opciones: sistemas de carga semi/automáticos, manejo de cola corta, etc.
