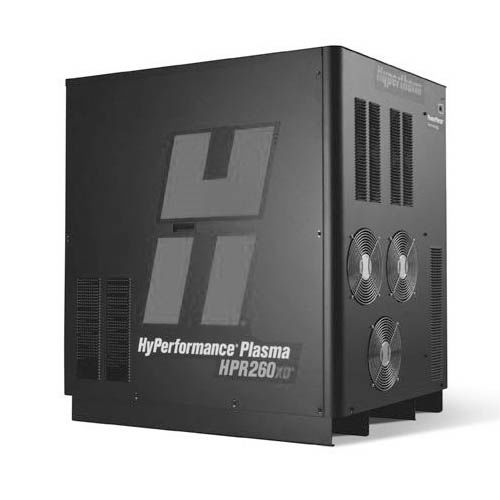

Equipo de corte por plasma automatizado HPR260XD®

de alto rendimientode alta velocidadpara metal

Descripción
La fuente de energía plasma HyPerformance® HPR260XD® (260 A) se fabricó por última vez en octubre de 2019 y ya no está disponible para la venta por parte de Hypertherm. Hypertherm continúa fabricando antorchas de repuesto, consumibles y piezas de repuesto originales. El servicio técnico de Hypertherm mantiene asistencia para este modelo y existe documentación técnica disponible en la biblioteca de documentos del producto.

Resumen

• Sistema de plasma HyPerformance diseñado para rendimiento y productividad en operaciones de corte mecanizado.
• Ofrece calidad de corte HyPerformance en materiales desde muy delgados hasta considerablemente gruesos.
• Rango de amperaje de proceso: 30-260 A.
• Modelo descontinuado (fuente de energía legada); aún disponibles consumibles y repuestos originales.

Especificaciones (tabla)
Capacidad de corte acero al carbono — Sin escoria / Perforación de producción / Capacidad de corte máxima — 32 mm (1-1/4 pulg.) / 38 mm (1-1/2 pulg.) / 64 mm (2-1/2 pulg.)
Capacidad de corte acero inoxidable — Perforación de producción / Capacidad de corte máxima — 32 mm (1-1/4 pulg.) / 50 mm (2 pulg.)
Capacidad de corte aluminio — Perforación de producción / Capacidad de corte máxima — 25 mm (1 pulg.) / 50 mm (2 pulg.)
Velocidad (acero al carbono) — Especificación del manual a la corriente de salida mayor — 12 mm (1/2 pulg.) / 3850 mm/m (145 pulg/min)
Ángulo de corte — Rango ISO 9013* — 2-4
Soldabilidad — Listo para soldar
Gases de proceso por material (plasma/protección) — Acero al carbono: O2/aire, O2/O2, Ar/aire; Acero inoxidable: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/aire, Ar/N2; Aluminio: H35/N2, Aire/Aire, H35-N2/N2, Ar/aire, Ar/N2
Amperaje del proceso (corte) — No todos los procesos están disponibles para todos los materiales — 30-260

Consumibles y antorchas
El sistema utiliza el cartucho HPR (cartucho de una pieza) que reemplaza cinco consumibles tradicionales con uno solo, facilitando pedidos y cambios y reduciendo errores. Existen cartuchos y juegos de cartuchos disponibles en diferentes amperajes (80 A, 130 A, 260 A), empaquetados normalmente en paquetes y juegos indicados para distribuidores/partners.

• Cartucho HPR: mayor duración y calidad de corte extendida; empaquetado y vendido en cantidades (p. ej. paquetes de 10).
• Juegos de cartucho disponibles: juego de cartucho (paq. de 3) por amperajes (80 A, 130 A, 260 A) y juego múltiple con 1 de cada amperaje.
• Cartucho HPR requiere cuerpo de antorcha, tubito del refrigerante y capuchón de retención específicos; el cuerpo se conecta a un receptáculo HPRXD estándar.

Consumibles estándar HPR260XD
Consumibles listados por material y por amperaje (30 A, 45 A, 50 A, 60 A HDi, 80 A, 130 A, 200 A, 260 A) que incluyen: escudo de protección, escudo frontal (capacitor), escudo frontal, capuchón de retención/boquilla, boquilla, anillo distribuidor, electrodo, electrodo SilverPlus (cuando procede) y tubito del refrigerante. Existen tablas de referencia de números de pieza por cada componente y por amperaje para acero al carbono, acero inoxidable y aluminio.

Juegos básicos de consumibles
Hypertherm ofrece juegos diseñados para HPR260XD: juegos para empezar (acero al carbono), juegos para biselar y juegos para acero inoxidable/aluminio, cada uno con un número de pieza de juego y descripción del contenido (consumibles y accesorios necesarios para cortar hasta 260 A).

Notas
* La norma ISO 9013 define la calidad de corte térmico; valores más bajos indican menor ángulo del perfil de corte.

caractéristiques / spécifications techniques

• Marca: Hypertherm
• Modelo: HPR260XD (HyPerformance HPR260XD)
• Estado: Producto descontinuado (fabricación finalizada en octubre de 2019). Disponibles repuestos, antorchas y consumibles originales.
• Rango amperaje de corte: 30–260 A
• Capacidad de corte (acero al carbono): producción 32 mm; corte estándar 38 mm; máxima 64 mm
• Capacidad de corte (acero inoxidable): producción 32 mm; máxima 50 mm
• Capacidad de corte (aluminio): producción 25 mm; máxima 50 mm
• Velocidad ejemplo (acero al carbono 12 mm): 3850 mm/min (145 pulg/min)
• Ángulo de corte (ISO 9013): rango 2–4
• Soldabilidad: listo para soldar
• Gases de proceso (resumen): ver arriba por material
• Consumibles: cartucho HPR (sustituye 5 consumibles), juegos de consumibles y piezas listadas por amperaje y material
