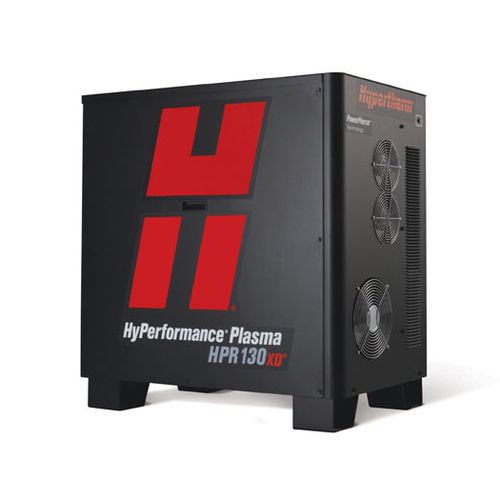

Equipo de corte por plasma automático HPR130XD

de alto rendimientopara metal

Resumen
La fuente de energía plasma HyPerformance® HPR130XD 130 A fue fabricada por última vez en octubre de 2019 y ya no está disponible para la venta por parte de Hypertherm. Hypertherm continúa fabricando antorchas de repuesto, consumibles y piezas de repuesto originales y ofrece asistencia técnica para este modelo. El sistema HPR130XD está diseñado para corte por plasma en aplicaciones industriales y automatizadas.

Información general
La fuente HPR130XD proporciona corte sin escoria, perforación de producción y capacidades de corte máximas para diversos materiales (acero al carbono, acero inoxidable y aluminio). Soporta procesos con diferentes gases y rangos de amperaje, y está lista para soldar las piezas cortadas.

Especificaciones (tabla)
Capacidad de corte acero al carbono
Sin escoria / Perforación de producción / Capacidad de corte máxima
16 mm (5/8 pulg.) / 32 mm (1-1/4 pulg.) / 38 mm (1-1/2 pulg.)

Capacidad de corte acero inoxidable
Perforación de producción / Capacidad de corte máxima
20 mm (3/4 pulg.) / 25 mm (1 pulg.)

Capacidad de corte de aluminio
Perforación de producción / Capacidad de corte máxima
20 mm (3/4 pulg.) / 25 mm (1 pulg.)

Velocidad (acero al carbono)
Especificación del manual a la corriente de salida mayor
12 mm (1/2 pulg.) -> 2200 mm/min (80 pulg/min)

Ángulo de corte
Rango ISO 9013* -> 2-4

Soldabilidad
Listo para soldar

Gases de proceso por material (plasma/protección)
Acero al carbono: O2/aire, O2/O2, Ar/aire
Acero inoxidable: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/aire, Ar/N2
Aluminio: H35/N2, Aire/Aire, H35-N2/N2, Ar/aire, Ar/N2

Amperaje del proceso
No todos los procesos están disponibles para todos los materiales
30-130 A

Antorchas y consumibles
Cartucho HPR: cartucho de una pieza para sistemas HPRXD que reemplaza cinco consumibles tradicionales por uno solo, facilitando pedidos y cambios y reduciendo errores. El cartucho HPR requiere cuerpo de antorcha nuevo, tubito del refrigerante y capuchón de retención; el cuerpo de antorcha del cartucho se conecta directamente a un receptáculo HPRXD estándar (número de pieza mencionado en documentación de piezas).

Cartuchos (tabla resumida)
Proceso de acero al carbono -> Capuchón de retención / Cartucho / Tubito del refrigerante / Cuerpo de antorcha
80 A (corte estándar)* -> 420708 / 420803 / 420728 / 420729
130 A (corte estándar)* -> 420708 / 420705 / 420728 / 420729

Juegos de cartuchos (resumen)
Juego de antorcha para empezar -> n/p juego 528101 (incluye cuerpo antorcha 420729, tubito 420728, capuchón 420708, y otros según configuración)
Juego: Cartucho, paq. de 3 -> n/p 528102 (Cartucho 80 A) / 528103 (Cartucho 130 A) / 528105 (varios amperes: 80 A, 130 A y 260 A)

Consumibles estándar HPR130XD (resumen por material y amperaje)
Acero al carbono (Consumibles 130 A – ejemplos de piezas): escudo frontal, capuchón de retención, boquilla, anillo distribuidor, electrodo, tubito del refrigerante con números de pieza por amperaje (p. ej. 130 A: escudo frontal 220183, boquilla 220756, electrodo 220181, tubito 220340).
Acero inoxidable (Consumibles 130 A – ejemplos de piezas): escudo frontal 220198, boquilla 220755 (H35), electrodo 220307, tubito 220340.
Aluminio (Consumibles 130 A – ejemplos de piezas): escudo frontal 220198, boquilla 220755 (H35), electrodo 220307 (H35), tubito 220340.

Juegos básicos de consumibles
Juego para empezar HPR130XD, acero al carbono (130 A y menos) -> n/p 228420 (contiene consumibles y accesorios necesarios).
Juego para empezar HPR130XD, aluminio y acero inoxidable (130 A y menos) -> n/p 228421.

Notas
* La ISO 9013 es la norma que define la calidad del perfil de corte térmico; rangos más bajos indican menor ángulo del perfil de corte.

Características / spécifications techniques

• Modelo: HPR130XD
• Marca: Hypertherm
• Estado: Fuente de energía legada / discontinuado (última fabricación: octubre 2019)
• Rango de amperaje del proceso: 30–130 A
• Capacidad corte acero al carbono: producción 16 mm; máxima 38 mm
• Capacidad corte acero inoxidable: producción 20 mm; máxima 25 mm
• Capacidad corte aluminio: producción 20 mm; máxima 25 mm
• Velocidad de corte (ejemplo): 12 mm (1/2") -> 2200 mm/min (80 pulg/min)
• Ángulo de corte (ISO 9013): rango 2–4
• Soldabilidad: Listo para soldar
• Gases compatibles: O2, aire, Ar, N2, mezclas H35/N2 y otras según material y proceso
• Consumibles: cartucho HPR (cartucho de una pieza), cuerpos de antorcha, boquillas, electrodos SilverPlus (según aplicación)
