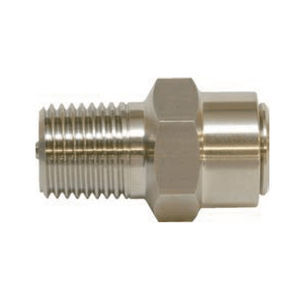

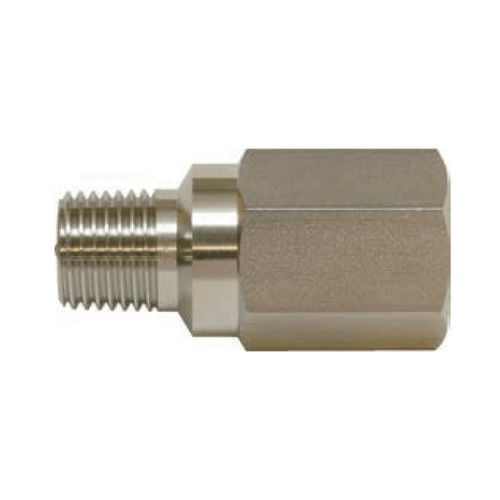

Válvula de alivio de presión de gas RL

para líquidoBSPTde baja presión

Visión general del producto

• Alto rendimiento de apertura (cracking) con sellado fiable
• Diseñada para recoger drenajes/gases de escape tras la alivio mediante tubería en el lado OUT
• Amplia gama de tamaños de tubería para una integración flexible
• Configuración recta IN/OUT para una instalación sencilla y trazado compacto
• Presión de ajuste regulada en fábrica para entrega lista para usar

Descripción
Fluido de operación: Gases o líquidos que no corroen las partes en contacto
Tamaño de tubería: 1/4"～1-1/4" (R(IN) x Rc(OUT))
Presión de prueba: 1,62 MPa
Presión de ajuste: 3～1080 kPa ※Para 1/4": 3 a 970 kPa. ※3～29 kPa disponible como opción.
Material del cuerpo: Latón / SUS316
Material del sello: Caucho fluorado FKM (estándar)
Observación: Cuando la presión de ajuste es inferior a 5 kPa, la salida (OUT) debe orientarse hacia arriba únicamente.

Dimensiones / Material
Tabla de dimensiones (A / HEX): 1/4" — A: 41,0 mm / HEX: 19,0 mm; 3/8" — A: 53,0 mm / HEX: 22,0 mm; 1/2" — A: 60,0 mm / HEX: 27,0 mm; 3/4" — A: 69,0 mm / HEX: 32,0 mm; 1" — A: 90,0 mm / HEX: 38,0 mm; 1"-1/4 — A: 115,0 mm / HEX: 50,0 mm
Tabla de materiales (No. → Pieza → Material): ① Cuerpo → Latón (Brass[B]) / SUS316 (Stainless[T]); ② Tuerca → SUS316L; ③ Guía → Latón o acero inoxidable → SUS316 o SUS316L; ④ Muelle → SUS304 o SUS316; ⑤ Poppet → Latón / SUS316; ⑥ Junta especial → FKM[V] (estándar)

Características de flujo
Gráfico/imagen de características de flujo disponible en la página del producto.

Información de pedido
Diagrama/imagen de pedido disponible en la página del producto.

Aplicaciones

• Maquinaria general: fresadoras, tornos CNC, centros de mecanizado, láser, waterjet, calderas, diversas máquinas industriales
• Hornos industriales: hornos de calentamiento, hornos al vacío, equipos de combustión, cámaras térmicas
• Equipos médicos: lavadoras de endoscopios, concentradores de oxígeno, equipos de anestesia, analizadores de sangre, esterilizadores
• Análisis y medición: analizadores de gas, detectores, instrumentos de monitorización ambiental
• Energía: pilas de combustible, baterías secundarias, motores de gas, generadores
• Tratamiento de agua/líquidos: sistemas de agua ultrapura, RO, limpiadores ultrasónicos, chillers
• Equipos de generación de gas: compresores, generadores de gas, pequeños recipientes a presión
• Otros: caja de guantes, carretillas elevadoras, equipos de lavado, cápsulas de oxígeno

Especificaciones técnicas

• Nombre del producto: Válvula de alivio RL Series
• Tipo: En línea, baja presión (apta para gases y líquidos que no corroen las partes en contacto)
• Tamaño de tubería: 1/4"～1-1/4" (R(IN) x Rc(OUT))
• Presión de prueba: 1,62 MPa
• Presión de ajuste: 3～1080 kPa (1/4" hasta 970 kPa; 3～29 kPa opcional)
• Material del cuerpo: Latón / SUS316
• Material del sello: FKM (estándar)
• Dimensiones representativas (A / HEX) como se indica arriba
• Observación: Para presión de ajuste inferior a 5 kPa, la salida OUT debe orientarse hacia arriba
