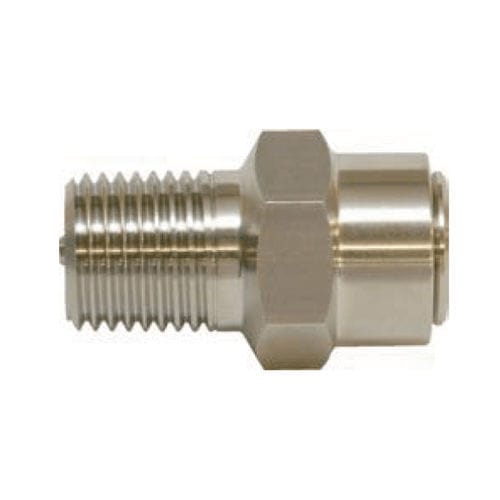

Válvula de alivio de presión de gas RA

para líquidoBSPTde baja presión

Características

• Alto rendimiento de apertura (cracking) con excelente estanqueidad
• Diseño compacto y ligero
• Apto para fluidos que pueden ventilarse a la atmósfera
• Disponible en varios tamaños de tubería (R1/8 a R1")
• Presión de apertura ajustada en fábrica; ajustes de rango bajo opcionales

Descripción
Fluido de operación: Gases / líquidos que no corroen las partes en contacto
Tamaño de tubería: R1/8 a R1"
Presión de ensayo: 1,62 MPa
Presión de apertura: 3 a 1080 kPa ※Para el tamaño de 1/8" el rango es 3 a 970 kPa. ※3–29 kPa disponible como opción.
Material del cuerpo: Latón (Ni recubrimiento) / SUS316
Material del sello: Caucho fluorado (FKM) estándar
Observaciones: Los cuerpos de latón están niquelados. Cuando la presión de apertura es inferior a 5 kPa, la salida (OUT) debe orientarse únicamente hacia arriba.

Dimensiones / Material
Tabla de dimensiones (<mm>)
Tamaño (R) - A - HEX
1/8 - 25.5 ±2.0 - 13.0
1/4 - 31.0 ±2.0 - 17.0
3/8 - 33.0 ±2.0 - 19.0
1/2 - 44.8 ±3.0 - 26.0
3/4 - 52.4 ±3.0 - 29.0
1" - 72.8 ±3.0 - 38.0

Tabla de materiales
① Cuerpo - Latón (Ni recubrimiento) / SUS316
② Tuerca - SUS316L
③ Guía - Latón o Acero inoxidable (SUS316 o SUS316L)
④ Resorte - SUS304 o SUS316
⑤ Poppet - Latón / SUS316
⑥ Junta especial - FKM [V] (Estándar)

Características de flujo
Diagrama de características de flujo disponible como referencia.

Información de pedido
Diagramas e ilustraciones de pedido disponibles para selección.

Aplicaciones

• Maquinaria general: fresadoras, tornos CNC, centros de mecanizado, láser, chorro de agua, calderas
• Hornos industriales: hornos de calentamiento, hornos al vacío, equipos de combustión
• Equipos médicos: concentradores de oxígeno, esterilizadores, analizadores (para fluidos no corrosivos)
• Instrumentación analítica: analizadores de gas, detectores de gas, equipos de medición ambiental
• Sistemas de generación de gas: compresores, pequeños recipientes a presión, generadores de gas
• Otros: guantes de caja, cámaras de oxígeno

Especificaciones técnicas

• Serie: RA Series
• Fluido de operación: Gases / líquidos que no corroen las partes en contacto
• Rango de tamaño de tubería: R1/8 a R1"
• Presión de ensayo: 1,62 MPa
• Rango de presión de apertura: 3 a 1080 kPa (1/8": 3 a 970 kPa; 3–29 kPa disponible como opción)
• Materiales del cuerpo: Latón (Ni recubrimiento) o SUS316
• Material de sello: FKM (estándar)
