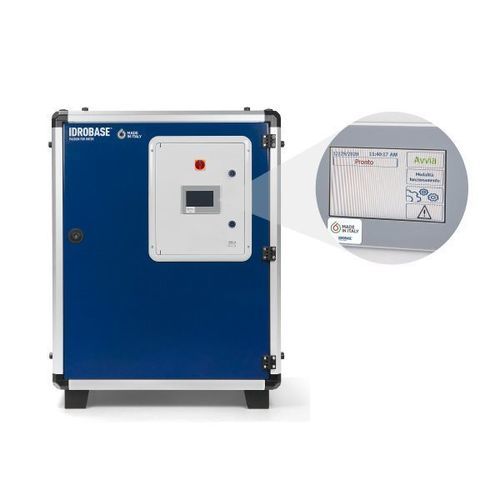

Sistema de nebulización industrial FOG 70 NEUTRA-ODORI

de alta presión

Producto
Módulo de nebulización industrial FOG 70 NEUTRA-ODORI disponible con 114 o 186 boquillas, diseñado para instalaciones eléctricas 3x400V-50Hz.

Descripción general

• Sistema completo que incluye filtrado y dispensador mecánico
• Unidad de bomba 950 rpm adecuada para trabajo continuo
• Panel de control con PLC y pantalla táctil para gestión local
• Posibilidad de gestión remota opcional

Puntos destacados

• OPCIONAL: Control remoto — interacción con el sistema desde un terminal remoto
• Dispensador proporcional mecánico 0,2–2%
• Panel de control con PLC y pantalla táctil, interfaz disponible en 7 idiomas

Datos técnicos
CODIGO | Modelo | Presión | Caudal | N. boquillas* | Potencia 3x400V-50Hz | Peso | Mantenimiento preventivo 750 h (estándar) | Mantenimiento preventivo 1500 h (opcional)
ZX.8211 | FOG 70 NEUTRA-ODORI | 70 bar | 8,6 l/min | 114 | 1,5 kW | 75 kg | ZX.75IBG02 | ZX.150IBG02
ZX.8215 | FOG 70 NEUTRA-ODORI | 70 bar | 14 l/min | 186 | 3 kW | 78 kg | ZX.75IBG13 | ZX.150IBG13

* El número máximo de boquillas se ha calculado usando la boquilla IT.204C con caudal 020 (0,075 l/min) a 70 bar.

Características técnicas

• Estructura de aluminio
• Bomba profesional de cigüeñal con cabeza de latón y 3 émbolos cerámicos
• Motor eléctrico 940g/min, 3x400V-50Hz, S1
• Válvula de descarga en latón
• Manómetro relleno de glicerina en acero inoxidable AISI 304
• Válvula solenoide 24V-50Hz para entrada de agua baja presión
• Válvula solenoide H.P. 24V-50Hz para descargar la presión de la línea
• Interruptor H.P. para ausencia de suministro de agua y roturas de tubería
• Entrada 3/4" M
• Salida 1/2" M
• Panel de control con interruptor térmico, PLC y pantalla táctil para gestionar el módulo
• Dimensiones AnxLxAl: 800 x 560 x 1000 mm

Opcionales (ejemplos)

• ZX.2322 — Kit de análisis de dureza del agua
• ZX.0905-10 — Kit de suministro de agua, 10 m con acoples rápidos roscados
• ZX.1277 — Kit de control remoto Ethernet para PLC
• ZX.1279 — Kit de control remoto Wi‑Fi para PLC
• ZX.1260-24DC / ZX.1260-24AC / ZX.1260-38 — Kits de colector (varias opciones de válvulas)
• ZX.8074-RC — Kit de entrada de agua 10" + dispensador 0,2-2% y estabilizador de presión
• ZX.0302 / ZX.0302-UV-RC / ZX.0302-PUVRC — Kits de entrada de agua 10" con/sin esterilizador UV y estabilizador de presión

Especificaciones

• Modelo: FOG 70 NEUTRA-ODORI
• Códigos disponibles: ZX.8211, ZX.8215
• Presión de trabajo: 70 bar
• Caudales: 8,6 l/min (ZX.8211) y 14 l/min (ZX.8215)
• Número de boquillas (máx): 114 (ZX.8211) y 186 (ZX.8215) — calculado con boquilla IT.204C caudal 0,075 l/min a 70 bar
• Potencia (3x400V-50Hz): 1,5 kW (ZX.8211), 3 kW (ZX.8215)
• Peso: 75 kg (ZX.8211), 78 kg (ZX.8215)
• Mantenimiento preventivo (estándar 750 h): ZX.75IBG02 (ZX.8211) / ZX.75IBG13 (ZX.8215)
• Mantenimiento preventivo (opcional 1500 h): ZX.150IBG02 (ZX.8211) / ZX.150IBG13 (ZX.8215)
• Material del bastidor: aluminio
• Bomba: bomba profesional de cigüeñal con cabeza de latón y 3 émbolos cerámicos
• Especificación motor: 940g/min, 3x400V-50Hz, S1
• Válvula de descarga: latón
• Manómetro: relleno de glicerina, acero inoxidable AISI 304
• Electroválvulas e interruptores: electroválvula entrada agua 24V-50Hz; electroválvula H.P. 24V-50Hz para descarga de presión; interruptor H.P. para falta de agua y roturas de tubería
• Entrada/Salida: entrada 3/4" M, salida 1/2" M
• Control: interruptor térmico, PLC y pantalla táctil (disponible en 7 idiomas)
• Dimensiones (AnxLxAl): 800 x 560 x 1000 mm
