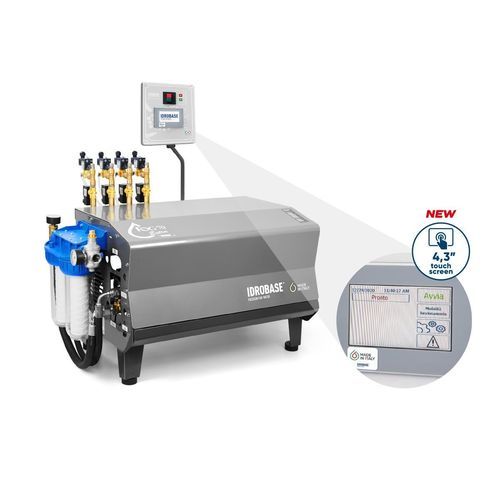

Sistema de nebulización industrial Fog 70 Touch

de alta presión

Descripción del producto
Fog 70 Touch es un módulo de nebulización industrial de alta presión (70/80 bar) diseñado para aplicaciones industriales de nebulización. Las configuraciones abarcan desde 13 hasta 560 boquillas; alimentación 3x400V-50Hz. Módulo muy compacto, permite instalar accesorios directamente en la unidad y ofrece control local mediante PLC y pantalla táctil, con gestión remota opcional.

Características principales

• Diseño muy compacto
• Posibilidad de instalar accesorios directamente en el módulo
• Panel de control con PLC y pantalla táctil (disponible en 7 idiomas)
• Gestión remota opcional (kits Ethernet o Wi‑Fi)

Aspectos destacados

• PLC y pantalla táctil integrados para el control del módulo, interfaz disponible en 7 idiomas
• Control remoto opcional: interacción con el sistema desde un terminal remoto (kits Ethernet o Wi‑Fi)
• Compatible con Sani Fog fisso

Datos técnicos (tabla)
CODE | Model | Pressure | Flow rate | N. nozzles* | Power 3x400V-50Hz | Weight | Preventive maintenance 750 hrs (standard) | Preventive maintenance 1500 hrs (optional)
ZX.F70T01 | FOG 70 TOUCH-1 | 80bar | 1l/min | 13* | 1,5Kw | 58kg | ZX.75IP01 | ZX.150IP01
ZX.F70T02 | FOG 70 TOUCH-2 | 80bar | 2l/min | 27* | 1,5Kw | 58kg | ZX.75IBG01 | ZX.150IBG01
ZX.F70T04 | FOG 70 TOUCH-4 | 80bar | 4l/min | 53* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T06 | FOG 70 TOUCH-6,5 | 80bar | 6,5l/min | 87* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T08 | FOG 70 TOUCH-8 | 80bar | 8l/min | 107* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T11 | FOG 70 TOUCH11 | 70bar | 11l/min | 147* | 1,5Kw | 58kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T13 | FOG 70 TOUCH-13 | 80bar | 13l/min | 173* | 2,2 Kw | 61kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T15 | FOG 70 TOUCH-15 | 80bar | 15l/min | 200* | 2,2 Kw | 61kg | ZX.75IBG08 | ZX.150IBG08
ZX.F70T18 | FOG 70 TOUCH-18 | 80bar | 18l/min | 240* | 3 Kw | 66kg | ZX.75IBG04 | ZX.150IBG04
ZX.F70T21 | FOG 70 TOUCH-21 | 80bar | 21l/min | 280* | 3 Kw | 66kg | ZX.75IBG13 | ZX.150IBG13
ZX.F70T26 | FOG 70 TOUCH-26 | 80bar | 26l/min | 347* | 4Kw | 80kg | ZX.75IBG06 | ZX.150IB06
ZX.F70T33 | FOG 70 TOUCH-33 | 70bar | 33l/min | 440* | 6,3Kw | 98kg | ZX.75IBG06 | ZX.150IBG06
ZX.F70T42 | FOG 70 TOUCH-42 | 70bar | 42l/min | 560* | 6,3Kw | 98kg | ZX.75IBG07 | ZX.150IBG07

* El número máximo de boquillas se ha calculado usando una boquilla IT.204C con caudal 020 (0,075 l/min) a 70 bar

Características técnicas
Estructura en acero pintado
Bomba profesional de cigüeñal con cabeza de latón y 3 émbolos cerámicos
Motor eléctrico 1450 g/min, 3x400V-50Hz, S1
Válvula de descarga en latón
Manómetro con glicerina en acero inoxidable AISI 304
Electroválvula de entrada baja presión 24V-50Hz
Electroválvula de alta presión 24V-50Hz para descargar la presión de la línea
Interruptor de alta presión para ausencia de agua y rotura de tubería
Interruptor térmico general
Entrada 3/4” M
Salida 1/2” M
Panel de control con interruptor térmico, PLC y pantalla táctil para gestionar el módulo
Dimensiones AxLxH: 780 x 450 x 500 mm

Especificaciones técnicas

• Material del bastidor: acero pintado
• Tipo de bomba: bomba profesional de cigüeñal con cabeza de latón y 3 émbolos cerámicos
• Motor: 1450 g/min, 3x400V-50Hz, S1
• Presión de trabajo: nominal 70–80 bar según modelo
• Caudales disponibles: de 1 l/min hasta 42 l/min (según modelo)
• Boquillas: número máximo por modelo indicado en la tabla técnica (cálculo basado en boquilla IT.204C a 70 bar)
• Entrada / salida: entrada 3/4” M, salida 1/2” M
• Válvulas y protecciones: válvula de descarga en latón, manómetro con glicerina (AISI 304), electroválvula de entrada baja presión 24V-50Hz, electroválvula de descarga alta presión 24V-50Hz, detector de alta presión para ausencia de agua / rotura de tubería, interruptor térmico general
• Control: panel de control integrado con interruptor térmico, PLC y pantalla táctil; control remoto opcional (kits Ethernet / Wi‑Fi)
• Dimensiones (AxLxH): 780 x 450 x 500 mm
• Peso y potencia: dependientes del modelo (consultar tabla técnica por código)
