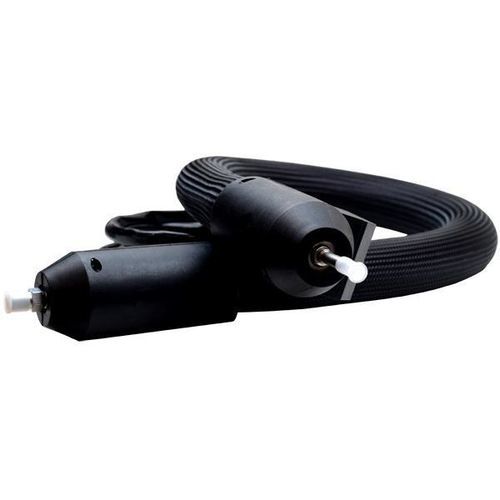

Manguera calefactora para gas

para líquidocon revestimiento interior de PTFEpara altas temperaturas

Descripción del producto Las mangueras calefactadas permiten transportar líquidos, gases y productos viscosos manteniendo la temperatura. Las mangueras calefactadas IHP son flexibles y aptas para equipos en movimiento. La gama incluye mangueras calefactadas industriales y para equipos analíticos.

Construcción Una manguera calefactada consta de un tubo interior de PTFE o metal rodeado por una cubierta exterior resistente a la presión. Entre el tubo interior y la cubierta se sitúa un cable calefactor flexible personalizado con sensor integrado. Las pérdidas térmicas se reducen mediante una doble capa térmica protegida por una capa exterior duradera y tapones finales.

Aplicaciones Se utilizan para mantener los medios listos para el proceso, evitar la condensación en medios gaseosos, asegurar una calidad uniforme, permitir producción o mediciones en ubicaciones distintas, conectar partes móviles y mantener proporciones óptimas durante todo el proceso.

Especificaciones técnicas Temperatura de trabajo hasta 550°C. Suministro configurado según petición. Potencia por metro ajustada a los requisitos del proceso. Sensores integrados: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 o RTD Ni120. Opciones de aislamiento: espuma de silicona, vidrio textil o fibra de silicato. Presión de proceso hasta 285 bar a 250°C. Longitud de manguera hasta 150 m. Clase de protección hasta IP54 (EN 60529). Tapones finales en PA plástico, elastómero o aluminio. Acoplamientos habituales: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Conexiones con enchufes estándar o cableado.

Tolerancias de los acoplamientos DN (NW) del tubo interior (mm) - Diámetro interior del acoplamiento øID (mm)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Especificaciones técnicas

• Temperatura de trabajo: hasta 550°C
• Materiales del tubo interior: PTFE o metal
• Cubierta exterior: cubierta resistente a la presión
• Calefacción: cable calefactor flexible personalizado con sensor integrado
• Sensores compatibles: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Opciones de aislamiento: espuma de silicona, vidrio textil, fibra de silicato
• Presión de proceso: hasta 285 bar a 250°C
• Longitud máxima de manguera: hasta 150 m
• Clase de protección: hasta IP54 (EN 60529)
• Materiales de los tapones finales: PA plástico, elastómero, aluminio
• Acoplamientos habituales: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Conexiones: enchufes estándar o cableado
• Potencia por metro: ajustada según proceso y requerimientos del cliente
• Suministro: configurable según petición
