Sensor de temperatura RTD

Pt100termopar tipo Jtermopar tipo K

Descripción del producto
Sensores de temperatura industriales para control de procesos: PT100 (RTD) y una amplia gama de termopares (J, N, K y otros tipos). Diseñados para medir en líquidos, gases y sólidos, estas sondas son adaptables a entornos exigentes mediante la elección de cables, vainas de protección y opciones de montaje.

Aplicaciones e integración
Adecuados para monitorización de procesos, lazos de control y enclavamientos de seguridad en instalaciones industriales. Seleccione el tipo de sensor según el rango de temperatura, tiempo de respuesta y compatibilidad con el sistema de control. Para seguridad y funcionamiento fiable, combine los sensores de proceso con un limitador de temperatura alta e intégrelos en armarios de control con reguladores PID cuando sea necesario.

Instalación y opciones
Diversas opciones de montaje facilitan la integración: racores roscados, bridas, abrazaderas, placas o montaje bayoneta. Se ofrecen vainas de protección y cabezales DIN (aluminio o acero inoxidable), con grados de protección hasta IP68 y variantes con certificación ATEX. Opciones de cables y conectores, además de transmisores (4-20 mA, HART; versión para riel DIN) permiten la conexión directa a PLCs y equipos de control.

Especificaciones técnicas
PT100: -200°C a +600°C (recomendado -40°C a +300°C según tipo de cable); conductores de cobre; 2/3/4/6 hilos; clases B/A/AA; sólo no apantallado. Termopar J: -40°C a +750°C (recomendado hasta +550°C según cable y vaina); Fe/CuNi; clase 1; con/ sin puesta a tierra. Termopar N: -40°C a +1200°C (recomendado hasta +850°C según cable y vaina); NiCroSil/NiSil; clase 1; con/ sin puesta a tierra. Termopar K: -40°C a +1150°C (según cable y vaina); NiCr/NiAl; clase 1; con/ sin puesta a tierra. Otros tipos: L, R, S (alta temperatura, cerámica), T (preciso en valores negativos). Materiales de cable: silicona (máx +200°C), PTFE (máx +260°C), trenza de acero (máx +400°C) con/sin muelle, fibra de vidrio (máx +350°C / +450°C / +1000°C). Opciones de cabezal DIN: aluminio o acero inoxidable; IP65/IP67/IP68; ATEX. Conectores: enchufes estándar y miniatura (hembra/hembra integrada/macho), enchufes PT100 3/4 hilos, Harting (sólo PT100), M12, DIN43650. Transmisores y comunicación: transmisor 4-20 mA, protocolo HART; versión para riel DIN disponible.

Características / especificaciones técnicas

• Tipos de sensor: PT100 (RTD), termopares J, N, K; opciones L, R, S, T
• Rangos de temperatura: PT100 -200°C a +600°C (recomendado -40°C a +300°C); J hasta +750°C (recomendado hasta +550°C); N hasta +1200°C (recomendado hasta +850°C); K hasta +1150°C
• Configuraciones PT100: conductores de cobre; 2/3/4/6 hilos; clases B/A/AA; sólo no apantallado
• Materiales y colores de termopares: J (Fe/CuNi, negro/blanco), N (NiCroSil/NiSil, rosa/blanco), K (NiCr/NiAl, verde/blanco); clase 1; con/ sin puesta a tierra
• Opciones de cable: silicona, PTFE, trenza de acero, fibra de vidrio (diferentes temperaturas máximas)
• Montaje: racores roscados, bridas, anillas, ojetes, abrazaderas de tubo, placas, bayoneta
• Ganas y cabezales: con/sin cabeza DIN; racores roscados o bridas; opciones de cabeza DIN: aluminio, acero inoxidable; IP65/IP67/IP68; ATEX

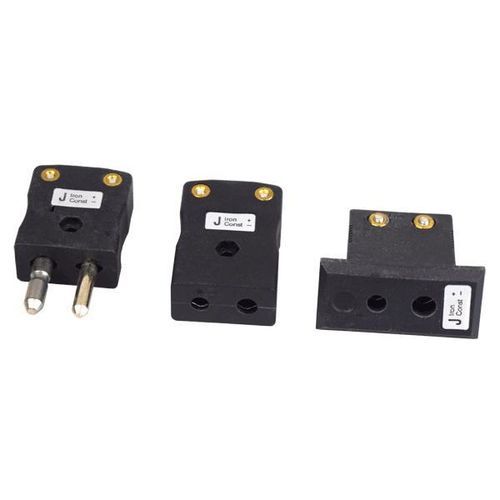

• Opciones de conector: enchufes estándar y miniatura (hembra/macho/integrado), enchufes PT100 3/4 hilos, Harting (sólo PT100), M12, DIN43650
• Transmisores y comunicación: transmisor 4-20 mA, protocolo HART; versión para riel DIN disponible
