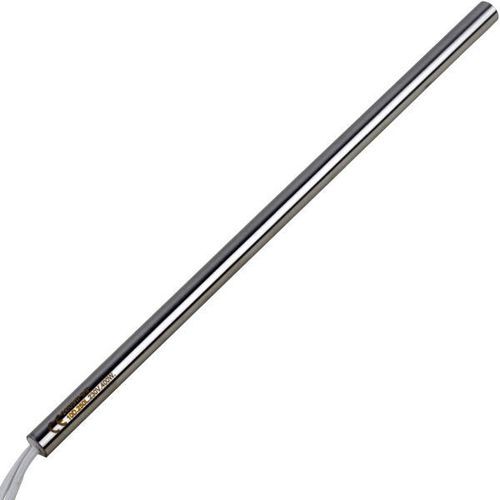

Cartucho calefactor de acero inoxidable

de Incoloy®resistente al aguatubular

Descripción del producto
Un cartucho calefactor de alta densidad proporciona una potencia muy elevada respecto a su tamaño y garantiza una distribución térmica uniforme en la carcasa. Estos calentadores están diseñados para condiciones industriales exigentes: temperaturas de proceso hasta 750°C, vibraciones, impactos y ciclos térmicos frecuentes.

Aplicaciones

• Calentamiento de herramientas y placas
• Calentamiento de cuerpos sólidos y líquidos
• Procesos de moldeado, fusión y curado
• Soldadura y brasado
• Calentamiento de equipos médicos y de laboratorio

Construcción y fabricación
Se fabrica enrollando firmemente un hilo resistivo alrededor de un núcleo cerámico cilíndrico. Se pueden crear varias zonas de potencia según la disposición del hilo. El conjunto se introduce en una funda metálica y se rellena con óxido de magnesio puro como aislante, luego se comprime al diámetro y tolerancias requeridos.

• Fondo soldado (opuesto a la salida de los conductores)
• Carcasa de acero inoxidable
• Disco aislante de cerámica
• Aislante de óxido de magnesio comprimido puro
• Hilo resistivo de níquel/cromo 80/20
• Soporte cerámico
• Cabeza de fijación cerámica
• Conductores
• Pasta selladora cerámica en la parte superior

Opciones
Los cartuchos de alta densidad pueden equiparse con sensores/termopares integrados y fabricarse a prueba de polvo y resistentes al agua bajo demanda.

Especificaciones técnicas

• Carga superficial: hasta 60W/cm²
• Temperatura de trabajo: hasta 750°C
• Alimentación: según requerimiento
• Materiales de la carcasa: acero inoxidable AISI304, AISI316, AISI321 o Incoloy®
• Carcasa soldada TIG para presión hasta 60kg/cm²
• Hilo resistivo: níquel/cromo 80/20
• Tolerancia de diámetro: -0,02 a -0,06 mm
• Tolerancia de longitud: ±1,5%
• Tolerancia de potencia: +5% / -10%
• Tolerancia de ajuste de orificio: H7
• Resistencia dieléctrica: 1500V 1/sec
• Fuga de corriente: ≤ 0,1mA a 242V
• Sensores integrados opcionales: TCJ, TCK o PT100
• Clase de protección opcional: IP67

Conexiones

• Estándar (T1) — sellado con pasta cerámica resistente al calor
• Placa cerámica (T2) — sobresale 3–6 mm para evitar cortocircuitos por vibración
• Bloque terminal (T3) — bloque cerámico para facilitar el cambio de conductores
• Conexión roscada (T4) — unión con tuerca para conexión rápida; adecuada para conexiones en paralelo
• Salida a un lado (T5) / salida doble (T5b) — conductor en un extremo o en ambos
• Rosca en ambos lados (T6) / (T6b) — roscado en uno o en ambos extremos
• Brida (T7) — brida redonda para montaje, ideal en máquinas en movimiento
• Soporte (T7b) — soporte perpendicular para máquinas móviles
• Espiga (T8) — espiga roscada para calentamiento de líquidos; soporta presión y puede usarse con junta
• Ángulo reforzado (T9) — bloque de montaje perpendicular para extracción y protección
• Cable perpendicular (T9 Base) — salidas a 90° selladas con pasta cerámica
• Cable perpendicular protegido (T9 PB) — protegido por tubo metálico soldado
• Curva (T9 Elbow) — conexión con codo tubular a 90°
• 90° (T9PBe) — extensión tubular a 90°, comprimida y rellena con pasta cerámica
• Antivibración (T10) — compresión reforzada en el extremo con reducción de diámetro para ambientes con alta vibración
• Externo (T11) — tipos de conexión externos para mallas metálicas flexibles y tubos
• Interno (T12) — tipos de conexión internos para mallas metálicas flexibles y tubos

Conductores y protección de cables

• Varillas de níquel (Vn.) — pasadores de níquel para facilitar el cambio de conductores; con capa aislante. Temp. hasta 700°C
• Conductores fibra de vidrio (P.Cv.) — conductores de níquel recubiertos de fibra de vidrio y silicona exterior. Temp. hasta 350°C
• Conductores Teflón (P.Tf.) — resistentes al agua para requisitos de alta pureza. Temp. hasta 250°C
• Conductores silicona (P.Sf.) — muy flexibles para movimiento y vibración. Temp. hasta 200°C
• Cable estándar (P.Cs.) — cable de 3 núcleos con conductores de cobre. Temp. hasta 200°C
• Manga de silicona (P.Fs.) — conductores dentro de manga de silicona; ideal en ambientes húmedos. Temp. hasta 200°C
• Cuentas cerámicas (PSt.) — diseñadas para altas temperaturas. Conductor interior de níquel. Temp. hasta 600°C
• Manga blindada de fibra de vidrio (P.Fv.) — protege conductores trenzados y múltiples. Temp. hasta 200°C
• Malla metálica flexible (P.Tm.) — acero galvanizado (inox a pedido). Temp. hasta 500°C
• Tubo Vinkel (P.Tv.) — tubo flexible galvanizado que soporta impactos y salpicaduras. Temp. hasta 350°C
• Tubo flexible inox (P.Tvi.) — tubo inoxidable flexible para alta protección; resistente a vibraciones y productos viscosos. Temp. hasta 600°C

Sensor/termopar integrado

• Sensor aislado — completamente aislado de la carcasa exterior para evitar interferencias por el potencial de tierra
• Sensor a masa — en contacto directo con la carcasa para respuesta rápida
• Ubicación personalizada del sensor — opción para seleccionar la posición del sensor para mayor precisión y control del proceso

Características / especificaciones técnicas

• Carga superficial: hasta 60W/cm²
• Temperatura máxima de trabajo: hasta 750°C
• Materiales de carcasa: acero inoxidable AISI304, AISI316, AISI321 o Incoloy®
• Carcasa soldada TIG para presión hasta 60kg/cm²
• Hilo resistivo: níquel/cromo 80/20
• Tolerancia de diámetro: -0,02 a -0,06 mm
• Tolerancia de longitud: ±1,5%
• Tolerancia de potencia: +5% / -10%
• Tolerancia de ajuste de orificio: H7
• Resistencia dieléctrica: 1500V 1/sec
• Fuga de corriente: ≤ 0,1mA a 242V
• Sensores opcionales: TCJ, TCK o PT100
• Protección opcional: IP67
