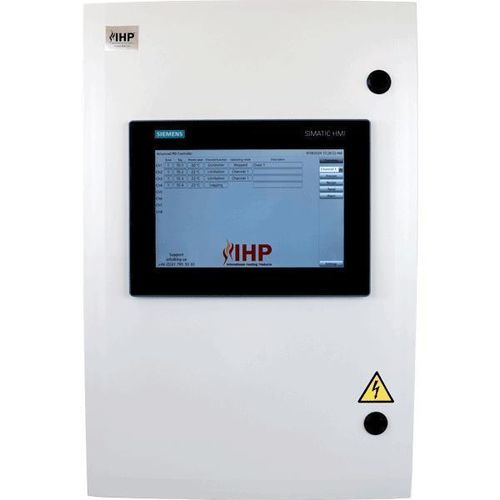

Cuadro de mando de temperatura 4 canalesmultivíamodular
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- de temperatura
- Número de vías
- 4 canales, multivía
- Otras características
- modular, de microprocesador, con visualización
Descripción
Descripción del producto
El armario de control 226-ADVPID integra un autómata Siemens SIMATIC y un HMI para proporcionar control de temperatura por PID, registro de datos y programación de horarios por canal. El sistema se suministra con 4 canales incluidos y es ampliable hasta 32 canales. Los canales se pueden configurar como desactivados, regulador PID o de registro. Entradas de sensor compatibles con PT100 (2 o 3 hilos) y termopares tipos J y K (sensores no incluidos). El armario requiere un módulo de alimentación separado dimensionado según la carga del calentador conectado.
Especificación técnica
Carcasa exterior: plástico
Dimensiones: 600 x 400 x 200 mm
PLC: Siemens SIMATIC DP CPU 1510SP-1 PN
HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
Software IHP: programas PLC y HMI estandarizados para control y registro
4 canales incluidos (ampliables a 32 mediante opción)
Modos de canal: desactivado, PID, regulador y registro
Conexiones de calentador y sensores en bornes
Compatibilidad sensores: PT100 (2 o 3 hilos), termopares tipos J y K (sensores no incluidos)
Interruptor diferencial: no incluido (se asume protección externa en la toma CEE 400V)
Manual CE incluido
Gama estándar
Número de artículo | Descripción
226-ADVPID | Armario de control PLC PID avanzado optimizado para PT100, TC J y TC K
Opciones
Número de artículo | Descripción
226-4channels | Añade 4 zonas de temperatura extra (máx. 32 canales)
226-recipe | Receta/ciclo de funcionamiento personalizado
226-router | Router integrado: interfaz de red personalizada Modbus TCP Server
Especificaciones técnicas
El armario de control 226-ADVPID integra un autómata Siemens SIMATIC y un HMI para proporcionar control de temperatura por PID, registro de datos y programación de horarios por canal. El sistema se suministra con 4 canales incluidos y es ampliable hasta 32 canales. Los canales se pueden configurar como desactivados, regulador PID o de registro. Entradas de sensor compatibles con PT100 (2 o 3 hilos) y termopares tipos J y K (sensores no incluidos). El armario requiere un módulo de alimentación separado dimensionado según la carga del calentador conectado.
Especificación técnica
Carcasa exterior: plástico
Dimensiones: 600 x 400 x 200 mm
PLC: Siemens SIMATIC DP CPU 1510SP-1 PN
HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
Software IHP: programas PLC y HMI estandarizados para control y registro
4 canales incluidos (ampliables a 32 mediante opción)
Modos de canal: desactivado, PID, regulador y registro
Conexiones de calentador y sensores en bornes
Compatibilidad sensores: PT100 (2 o 3 hilos), termopares tipos J y K (sensores no incluidos)
Interruptor diferencial: no incluido (se asume protección externa en la toma CEE 400V)
Manual CE incluido
Gama estándar
Número de artículo | Descripción
226-ADVPID | Armario de control PLC PID avanzado optimizado para PT100, TC J y TC K
Opciones
Número de artículo | Descripción
226-4channels | Añade 4 zonas de temperatura extra (máx. 32 canales)
226-recipe | Receta/ciclo de funcionamiento personalizado
226-router | Router integrado: interfaz de red personalizada Modbus TCP Server
Especificaciones técnicas
- Carcasa exterior: plástico
- Dimensiones: 600 x 400 x 200 mm
- PLC: Siemens SIMATIC DP CPU 1510SP-1 PN
- HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
- Software IHP: software PLC y HMI estandarizado y probado
- Canales: 4 incluidos (ampliables hasta 32 mediante opciones)
- Modos de canal: desactivado, PID, regulador y registro
- Compatibilidad de sensores: PT100 (2 o 3 hilos), termopares tipos J y K (sensores no incluidos)
- Conexiones de calentador y sensores en bornes
- Requiere módulo de alimentación separado dimensionado a la carga
- Interruptor diferencial: no incluido (se asume protección externa)
- Manual CE incluido
