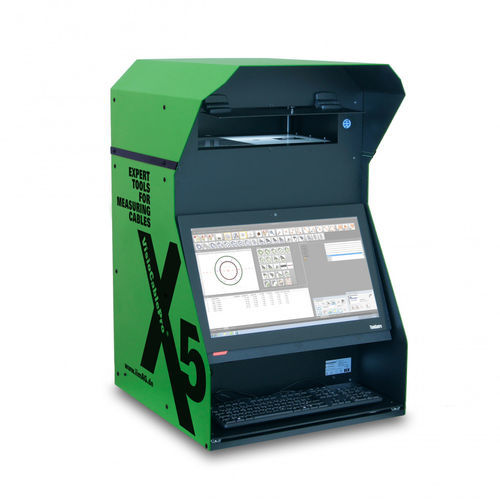

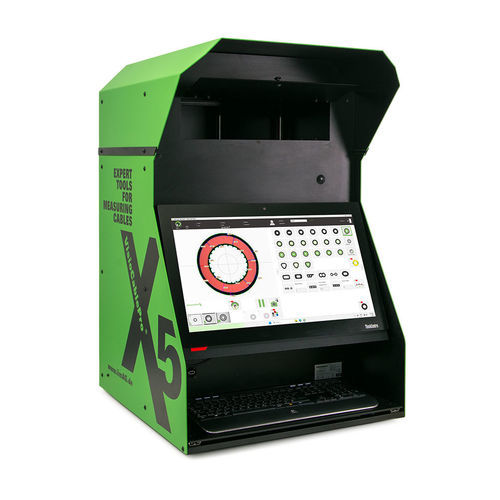

Sistema de medición para cable VCPX5

de diámetrode geometríadimensional

Descripción
El equipo de medición de cables VCPX5 está diseñado para mediciones geométricas de aislamientos y cubiertas. Puede medir muestras de cable con diámetro exterior de hasta 200 mm. Número de artículo: 401.0020.07

Resumen
El VCPX5 permite mediciones geométricas rápidas y de alta precisión en la producción de cables. Con construcción robusta y manejo sencillo, admite muestras muy pequeñas hasta muy grandes según la configuración óptica seleccionada. Un puerto USB integrado facilita la conexión a dispositivos externos.

Detalles del dispositivo

• Tamaño del objeto / rango de medición hasta 200 mm (posibles personalizaciones mayores)
• Proceso de medición rápido y muy simple
• Bajos requisitos de formación (instrucción del operador aprox. 15 minutos sin base de datos específica del cliente)
• Software compatible: VELOX (medición), ProCable3 (sistema CAQ)
• Conexión a diversos sistemas CAQ externos posible (CIQ-AESA, ADVARIS, QDA-ASI-DATAMYTE, QUASAR, etc.)
• Sin posibilidad de ajuste por el operador del enfoque óptico preestablecido; iluminación automática e inteligente
• Resistente a golpes y vibraciones gracias a una disposición optimizada de sensores y distribución de peso equilibrada
• El software de medición soporta varios niveles de operador (producción, laboratorio, administrador, servicio)
• Componentes estandarizados que garantizan seguridad de suministro y tiempos de entrega reducidos
• Conexión sencilla a dispositivos externos

Detalles técnicos
Dimensiones (A x L x A): 600 x 560 x 910 mm
Peso: 54 kg
Tensión de alimentación: 100 - 240 V / 50 - 60 Hz
Consumo: máx. 100 W
Resolución: corresponde al 0,1% del campo de la imagen
Iluminación: iluminación inteligente y automática
Cámara*: configurable 1–3 cámaras, alta resolución
Rango de medición: hasta 200 mm diámetro exterior
Normas: IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649

* La configuración más adecuada sólo puede determinarse conociendo el diámetro exterior mínimo y máximo de sus muestras
