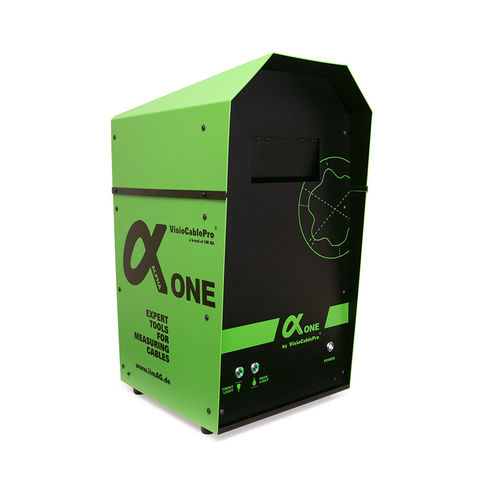

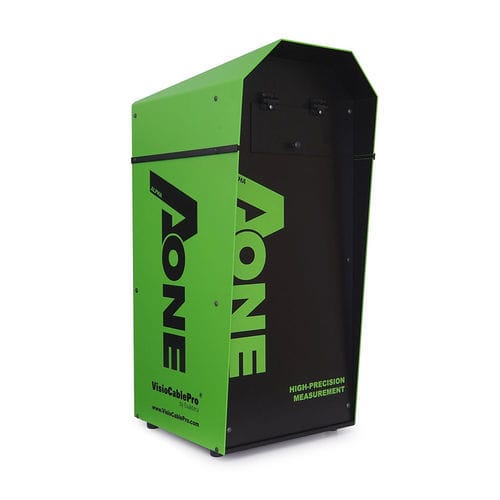

Aparato de metrología dimensional AlphaOne

Resumen
AlphaOne es un equipo compacto y de alta precisión para medir secciones transversales de cables y mangueras, diseñado para integrarse en líneas de producción y reforzar los procesos de control de calidad.

Campo de uso

• Mediciones de sección transversal de cables y mangueras con alta precisión
• Diseñado para uso directo en líneas de producción (línea de conductor, línea de funda, etc.)

Detalles del dispositivo

• Campo de visión configurado según la línea de producción
• Mediciones rápidas y sencillas con el software VELOX (incluido)
• Compatible con todo el software de base de datos de la familia VCP
• Conexión posible a diversos sistemas CAQ externos
• Diseño robusto y manejo fácil e intuitivo
• Iluminación automática e inteligente controlada por software y enfoque fijo — funcionamiento totalmente automático sin influencia del operador
• Resistente a golpes y vibraciones por disposición optimizada de sensores y distribución de peso
• El software permite varios niveles de operador (producción, laboratorio, administrador, servicio)
• Componentes estandarizados para garantizar disponibilidad y plazos de entrega cortos
• Integración sencilla con dispositivos externos; requiere poco entrenamiento

Opcional
AlphaOne opcionalmente suministrable con PC All‑In‑One Windows

Ejemplos de configuraciones

• 401.040.01 - VCPALPHAONE-2MM (diámetro máximo muestra = 2 mm)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 mm)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 mm)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 mm)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 mm)

Detalles técnicos
Dimensiones (A x L x A): 390 x 470 x 890 mm
Peso: 28 kg
Tensión de alimentación: 100–240 V, 50–60 Hz
Consumo: 100 W máx.
Resolución: corresponde a 0,1% del campo de imagen
Iluminación: iluminación inteligente y automática
Cámara: solución personalizada, 1 cámara de alta resolución
Rango de medición: hasta 200 mm de diámetro exterior máximo

Características / especificaciones técnicas

• Nombre del modelo: AlphaOne
• Función: medición de sección transversal de cables y mangueras (compatible con líneas de producción)
• Diámetro exterior máximo medible: hasta 200 mm según configuración
• Software incluido: VELOX
• Compatibilidad: bases de datos VCP; conexión a sistemas CAQ externos
• Iluminación / enfoque: iluminación automática controlada por software, enfoque fijo, modo totalmente automático
• Cámara: configuración personalizada, 1 cámara
• Resolución: ≈ 0,1% del campo de imagen
• Alimentación: 100–240 V, 50–60 Hz; 100 W máx.
• Dimensiones: 390 x 470 x 890 mm
• Peso: 28 kg
• Diseño: robusto y resistente a vibraciones
• Operación: interfaz intuitiva y niveles de operador configurables
• Servicio y suministro: componentes estandarizados, integración sencilla, bajo esfuerzo de formación
