Cambiador de herramientas manual

para robotpara robot colaborativode control manual

Descripción general

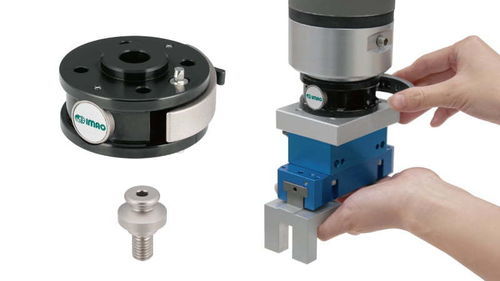

Los cambiadores de herramienta One-Touch son módulos de cambio de herramienta manual diseñados para robots colaboradores. Permiten intercambios de herramienta rápidos y fiables mediante una simple palanca, con un clic táctil y un bloqueo de seguridad integrado. La interfaz de pasador de sujeción admite una amplia gama de herramientas y efector final, minimizando los requisitos en el lado de la herramienta y simplificando la integración en distintos sistemas robóticos.

Operación manual simple
Los cambios de herramienta se realizan con una sola palanca: no se necesita suministro de aire externo, cableado ni herramientas especiales. El clic táctil confirma el bloqueo seguro, y el bloqueo de seguridad integrado reduce el riesgo de liberación accidental durante las intervenciones manuales.

Mecanismo de bloqueo seguro
Las mordazas de sujeción cónicas de doble cara acoplan el pasador cónico para proporcionar un apriete fuerte con baja fuerza de palanca. El diseño se basa en principios de sujeción probados para garantizar un rendimiento de bloqueo consistente y repetible adecuado para aplicaciones industriales.

Diseño de utillaje flexible
La sencilla interfaz de pasador de sujeción permite la integración con muchos tipos de herramientas y efectores finales manteniendo una geometría mínima en el lado de la herramienta. Esta flexibilidad facilita el diseño del utillaje y la adaptación a distintos modelos de robots.

Utillaje rentable
Dado que el lado de la herramienta requiere solo un pasador de sujeción básico (sin conectores complejos), el utillaje puede fabricarse con menos componentes, reduciendo costes y complejidad en configuraciones con múltiples herramientas.

Gama

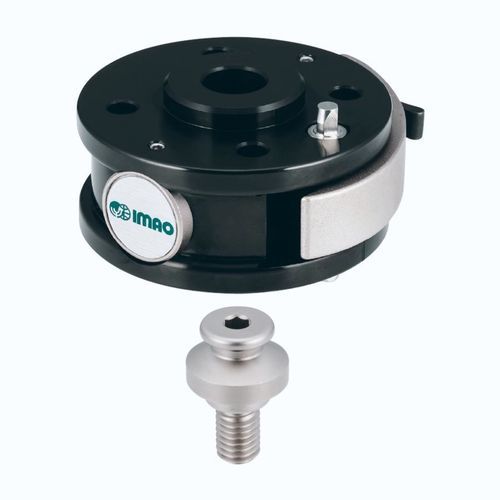

• Módulo lado robot — QRMTC: Montaje directo en bridas de robot ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6; bloqueo de seguridad accionado por palanca; mordazas de sujeción cónicas de doble cara.
• Pasador de sujeción lado herramienta — QRMTC-M: Opciones de rosca de montaje M6 y M8; interfaz de pasador simple y compacta; fácil integración en utillaje personalizado.

Multimedia
Vídeos de demostración y producto que muestran la operación de la palanca, la retroalimentación táctil del bloqueo y el mecanismo de sujeción en uso real.

Especificaciones técnicas

• Operación: Accionamiento manual por palanca, no requiere aire ni cableado
• Seguridad: Bloqueo de seguridad integrado para ayudar a prevenir liberaciones accidentales
• Mecanismo de sujeción: Mordazas cónicas de doble cara para acoplamiento en pasador cónico
• Interfaz: Interfaz simple de pasador de sujeción para utillaje flexible
• Compatibilidad de montaje robot (QRMTC): ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6
• Opciones de pasador de sujeción (QRMTC-M): Roscas de montaje M6 y M8
• Beneficios: Cambios de herramienta manuales rápidos, retroalimentación táctil del bloqueo, reducción de complejidad y coste en el lado de la herramienta
