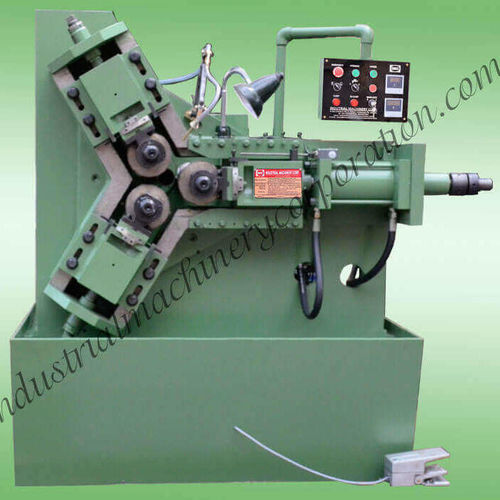

Máquina laminadora de roscas IMC-3R series

hidráulicade alta precisión

Descripción
Las máquinas hidráulicas de roscado por rodillos 3 de IMC (serie IMC-3R) producen roscas de alta precisión en tubos de andamiaje y pernos para producción en serie. El accionamiento hidráulico y la acción concéntrica de tres rodillos a 120° garantizan la estabilidad de la pieza, elevada precisión geométrica y mejor acabado superficial. El diseño de 3 rodillos elimina la cuchilla de soporte, permitiendo perfiles delicados y un mejor acabado.

Aplicaciones

• Roscado de tubos de andamiaje
• Roscado de pernos y ejes
• Trabajos de lapeado y roscado de alta precisión
• Producción en masa de gatos para tubos de andamiaje y tornillos de gato sólidos

Opciones disponibles

• Tipo de rosca: METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• Longitud máxima de rosca requerida: 50 MM, 100 MM, 150 MM, 200 MM, Ilimitada, Others, Don't Know Exactly
• Diámetro máximo de la pieza: 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• Plazo de compra: Inmediatamente, En una semana, En 15 días, En un mes, Others, Don't Know Exactly
• Precio estimado: campo de entrada especificado por el usuario en la página

Modelos y especificaciones técnicas

• Serie: IMC-3R serie (modelos: IMC-3R-25, IMC-3R-50, IMC-3R-75)
• Rango de trabajo (IMC-3R-25): Diámetro exterior 8–25 MM (0.31–0.98 in), Longitud de rosca en avance 38 MM (1.5 in), Longitud de rosca por paso: Indefinida
• Rango de trabajo (IMC-3R-50): Diámetro exterior 25–50 MM (0.98–1.97 in), Longitud de rosca en avance 50 MM (2 in), Longitud de rosca por paso: Indefinida
• Rango de trabajo (IMC-3R-75): Diámetro exterior 32–75 MM (1.26–2.95 in), Longitud de rosca en avance 75 MM (3 in), Longitud de rosca por paso: Indefinida
• Matrices de rodillos (IMC-3R-25): Max Dia exterior 140, Max Dia interior 60, Caja de husillo 40
• Matrices de rodillos (IMC-3R-50): Max Dia exterior 140, Max Dia interior 60, Caja de husillo 40
• Matrices de rodillos (IMC-3R-75): Max Dia exterior 170, Max Dia interior 80, Caja de husillo 54
• Motor para husillo de rodillo: IMC-3R-25: 3 H.P.; IMC-3R-50: 3 H.P.; IMC-3R-75: 7.5 H.P.
• 3 Phase AC (sistema hidráulico): IMC-3R-25: 1 H.P.; IMC-3R-50: 1 H.P.; IMC-3R-75: 3 H.P.
• Bomba de refrigerante: 0.1 H.P. (modelos IMC-3R-25 / IMC-3R-50 / IMC-3R-75)
• Aplicaciones típicas: roscado de tubos de andamiaje, roscado de pernos, trabajos de lapeado de alta precisión, producción en masa de gatos para tubos de andamiaje y tornillos de gato sólidos

Notas
Adecuada para producción de alto volumen, la familia IMC-3R cubre diferentes rangos de diámetro mediante modelos dedicados. La acción concéntrica de los rodillos a 120° maximiza la estabilidad y la precisión dimensional y mejora el acabado superficial.
