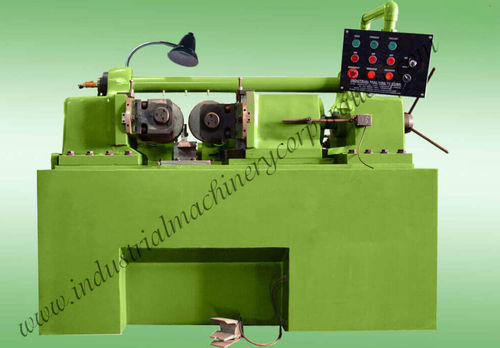

Máquina laminadora de roscas IMC series

hidráulica

Resumen del producto
Máquinas hidráulicas de roscado por laminación de dos rodillos diseñadas para el conformado en frío de roscas externas en piezas. Aptas para producir tornillos, pernos y sujetadores similares en producción de alto volumen o intermitente. La rosca se forma presionando la pieza entre dados de laminado accionados por sistemas hidráulicos y de husillo.

Beneficios clave y características

• Conformado en frío (sin eliminación de virutas) para geometría de rosca consistente.
• Alta velocidad de producción con alimentación y longitud de laminado ajustables.
• Accionamiento hidráulico y potencia de husillo robusta para una fuerza de laminado estable hasta 40 toneladas según el modelo.
• Diseño de bajo mantenimiento y pruebas en producción antes del envío para asegurar salida constante.
• Dados y ajustes personalizables para pernos, barras y varillas de diversos diámetros y pasos.

Opciones disponibles (valores de selección mostrados en la página)

• Tipo de rosca: MÉTRICA, BSW, UNC, ACME, Trapezoidal, doble entrada, triple entrada, Otros, No lo sé exactamente
• Longitud máxima de rosca requerida: 50 mm, 100 mm, 150 mm, 200 mm, Ilimitada, Otros, No lo sé exactamente
• Diámetro máximo de la pieza: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Otros, No lo sé exactamente
• Plazo de compra: Inmediatamente, Dentro de una semana, Dentro de 15 días, Dentro de un mes, Otros, No lo sé exactamente
• Precio esperado: (campo de entrada / proporcionado por el cliente)

Descripción general
Las máquinas hidráulicas de laminado de roscas IMC están diseñadas para producción industrial con una gama de modelos IMC-25 a IMC-120 que cubren distintas exigencias de paso, diámetro y fuerza. Incorporan controles operativos sencillos, calidad de construcción probada y la posibilidad de alimentación continua indefinida en los modelos aplicables. Las unidades se suministran con dados de laminado probados y pueden configurarse con combinaciones de potencia hidráulica y de husillo según las necesidades del proceso.

Especificaciones

• Modelos de máquina hidráulica: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Máx. paso (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Máx. diámetro (alimentación) (mm): 25 | 40 | 50 | 80 | 100 | 125
• Máx. diámetro (alimentación continua) (mm): 16 | 28 | 35 | 40 | 64 | 76
• Máx. longitud de laminado (alimentación) (mm): 80 | 150 | 150 | 150 | 150 | 150
• Máx. longitud de laminado (alimentación continua): Indefinida (todos los modelos)
• Máx. diámetro ext. de los rodillos de rosca (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diámetro husillo (aleta) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Máx. fuerza de laminado: 8 Toneladas | 13 Toneladas | 15 Toneladas | 24 Toneladas | 30 Toneladas | 40 Toneladas
• Potencia para husillos de rodillo: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7,5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• Potencia para bomba hidráulica: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7,5 H.P.
• Potencia para bomba de refrigeración: 0,1 H.P. (todos los modelos)

Especificaciones técnicas

• Modelos: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Máx. paso (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Máx. diámetro alimentación (mm): 25 | 40 | 50 | 80 | 100 | 125
• Máx. diámetro alimentación continua (mm): 16 | 28 | 35 | 40 | 64 | 76
• Máx. longitud de laminado alimentación (mm): 80 | 150 | 150 | 150 | 150 | 150
• Máx. longitud de laminado continua: Indefinida
• Máx. diámetro ext. rodillos (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diámetro husillo (aleta) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Máx. fuerza de laminado: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Rangos de potencia de accionamiento y bomba hidráulica según lo indicado arriba
